- Stichmaß 120 mm
- Druckstufe PN 10
- max. Betriebstemperatur 70 °C
- kurzfristige Spitzentemperatur 95 °C
ECO-DUO Absperr-Wasserzähler-Montageblock HWW-Modell
Figur 853 07
- Gehäuse aus Rotguss
- mit universellen Multi-Wasserzählergehäusen G 2 koaxial nach HWW-Modell
- bestehend aus zwei Unterputzventilen und WZ-Gehäusen mit Einputz- und Überströmkappe
Produktmerkmale
- Gehäuse aus Rotguss
- mit universellen Multi-Wasserzählergehäusen G 2 koaxial nach HWW-Modell
- bestehend aus zwei Unterputzventilen und WZ-Gehäusen mit Einputz- und Überströmkappe
- Einbautiefe variabel innerhalb der Einbaumaße des Wasserzählers
- zum Einbau einer Kalt- und Warmwassermesskapsel
- aus zwei einteilig gegossenen Wasserzählerstrecken
- wartungsfreie EPDM-Spindelabdichtung
- Innengewinde
- totraumfrei
- ausklappbare Befestigungslaschen
- Montageblock eingeschäumt in druck- und zugfestem PU-Hartschaum
Normen & Zulassungen
- UP-Ventil(e) DVGW-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- UP-Ventil mit Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- zur Einhaltung der Anforderung gemäß GEG 2023
- Baustoffklasse B2 nach DIN 4102
- CE-Kennzeichnung

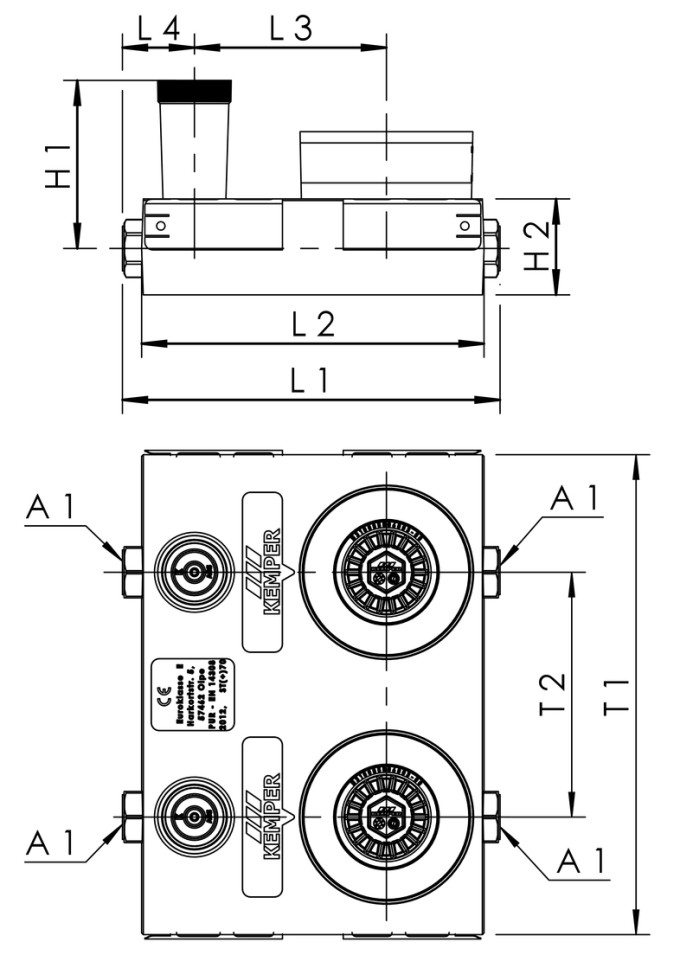

Technische Daten
| Bestellnr. | DN | A1 | H1 (mm) |
H2 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
T1 (mm) |
T2 (mm) |
kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8530702000 | 20 | Rp 3/4 | 105 | 60 | 236 | 214 | 120 | 45 | 300 | 153 | 3,74 | 3,21 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 8530702000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
