KTS ComLog-Modul

Figur 955 02 001

  • Schnittstellengerät zum Anschluss von bis zu vier KTS ThermoBoxen an die Gebäudeleittechnik (GLT)
  • Nutzung als Datenlogger auch ohne Anbindung an die Gebäudeleittechnik (GLT) möglich
  • Modbus-Gateway über RS485-Schnittstelle einschließlich Netzteil zur Spannungsversorgung

Produktdatenblatt als PDF

Planungsdaten anzeigen auf pdod.de

Downloads
Figur 955 02 001
Figur 955 02 001
Figur 955 02 001
Figur 955 02 001
Figur 955 02 001

Produktmerkmale

  • Schnittstellengerät zum Anschluss von bis zu vier KTS ThermoBoxen an die Gebäudeleittechnik (GLT)
  • Nutzung als Datenlogger auch ohne Anbindung an die Gebäudeleittechnik (GLT) möglich
  • Modbus-Gateway über RS485-Schnittstelle einschließlich Netzteil zur Spannungsversorgung
  • zur Wandmontage geeignet
  • werksseitig vormontiert
  • Parametrierung für die Lese- und Schreib-Funktionen über die Gebäudeleittechnik (GLT)
  • individuelle Programmierung des Datenloggers (Messwerte, Zykluszeit, Lese- und Schreib-Funktionen) möglich
  • Protokollierung der Messwerte auf beiliegender SD-Card möglich
  • Werkstoff Geräteabdeckung ABS

Technische Daten

  • min. Betriebstemperatur 0 °C
  • max. Betriebstemperatur 60 °C
  • Schutzart IP20
  • Spannungsversorgung 230 V AC
  • Betriebsspannung 24 V DC
  • Stromaufnahme Modbus-Gateway 0,1 A
  • Stromaufnahme Netzteil 0,35 A
  • Speicherkapazität SD-Card 1 GB

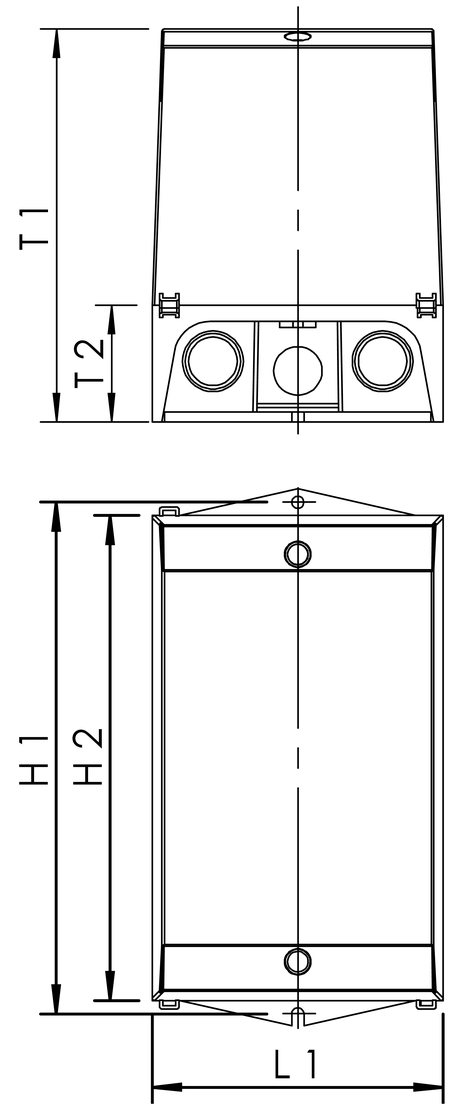

Figur 955 02 001
Bestellnr. H1
(mm) 		H2
(mm) 		L1
(mm) 		T1
(mm) 		T2
(mm) 		kg
9550200100 211 200 120 162 48 1,04
