- Trykklasse PN 16
- Maks. driftstemperatur 100 °C

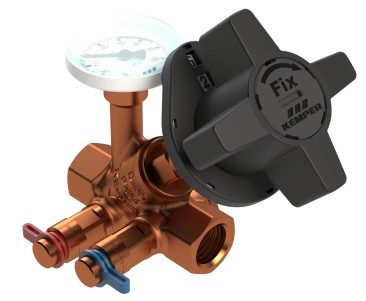

MULTI-FIX-PLUS regulerings/balanceringsventil, med trykmålerdyse
Figur 150 27
- For hydraulisk, fast anlægsjustering
- Medieberørte metaldele i afzinkningsfrit og korrosionsbestandigt rødgods, modstandsdygtige over for aggressivt vand
- PTFE-sædepakning
Produktegenskaber
- For hydraulisk, fast anlægsjustering
- Medieberørte metaldele i afzinkningsfrit og korrosionsbestandigt rødgods, modstandsdygtige over for aggressivt vand
- PTFE-sædepakning
- Vedligeholdelsesfri spindeltætning med selvsmørende EPDM-læbepakning
- Indvendigt gevind
- inkl. termometer
- inkl. trykmålertilslutning i rødgods til bestemmelse af differenstrykket
- Mulighed for montering af temperaturføler Pt1000
- Intet dødrum
- Kan lukkes uden ændring af forindstilling
- Med positionsvisning
Standarder og godkendelser
- ifølge UBA KTW BWGL
- Til anlæg iht.DVGW-arbejdsblad W 551/W 553/DIN 1988-300
- ifølge UBA BWGL Metal
- DIN EN 1213
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Tekniske data
| Ordrenr. | VVS nummer | DN | A1 | A2 | D1 (mm) |
H1 (mm) |
L1 (mm) |
T1 (mm) |
T2 (mm) |
T3 (mm) |
kvs (m³/h) |
Vægt (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1502702500 | 035341725 | 25 | Rp 1 | G 1/4 | 75 | 130,3 | 95 | 19,1 | 58,75 | 96,3 | 10,81 | 1,19 |
| 1502701500 | 035341715 | 15 | Rp 1/2 | G 1/4 | 75 | 115,8 | 79,5 | 15 | 51,2 | 88,7 | 4,48 | 0,73 |
| 1502702000 | 035341720 | 20 | Rp 3/4 | G 1/4 | 75 | 122,5 | 87 | 16,3 | 53,75 | 91,3 | 6,28 | 0,94 |
CAD-modeller & diagrammer
| Ordrenr. | DN | CAD-model | Karakteristisk kurve |
|---|---|---|---|
| 1502702500 | 25 | Vis 3D-data | Vis karakteristikkurve |
| 1502701500 | 15 | Vis 3D-data | Vis karakteristikkurve |
| 1502702000 | 20 | Vis 3D-data | Vis karakteristikkurve |
Planlægningsdata
Produktguide
Her finder du blandt andet sikkerhedsoplysninger, tekniske produktdata, oplysninger om montering og ibrugtagning, standarder og godkendelser samt tilbehør. Du kan downloade alle de data, der er gemt for hvert produkt, i én enkelt PDF-fil.
