Brides de raccordement

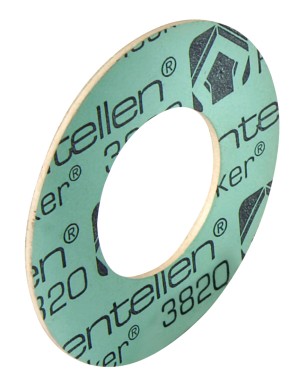

Joint de bride

Figure 428 00

  • en Centellen® sans amiante
/media/crossbase/fot_pro_per_42800_sall_ainfs_v1_lj_366x382.jpg
/media/crossbase/zei_pro_sch_42800_sall_ainfs_v1_lj_366x382.jpg
Navigation de page

Caractéristique du produit

  • en Centellen® sans amiante

Normes et homologations

  • selon les critères d’évaluation pour KTW du Ministère fédéral allemand de l’environnement
  • selon les critères d’évaluation pour les métaux du Ministère fédéral allemand de l’environnement

Données techniques

  • niveau de pression PN 25
  • température de service max. 200 °C
/media/crossbase/zei_pro_sch_42800_sall_ainfs_v1_lj_404xy.jpg
/media/crossbase/zei_pro_sch_42800_sall_ainfs_v1_lj_680xy.jpg

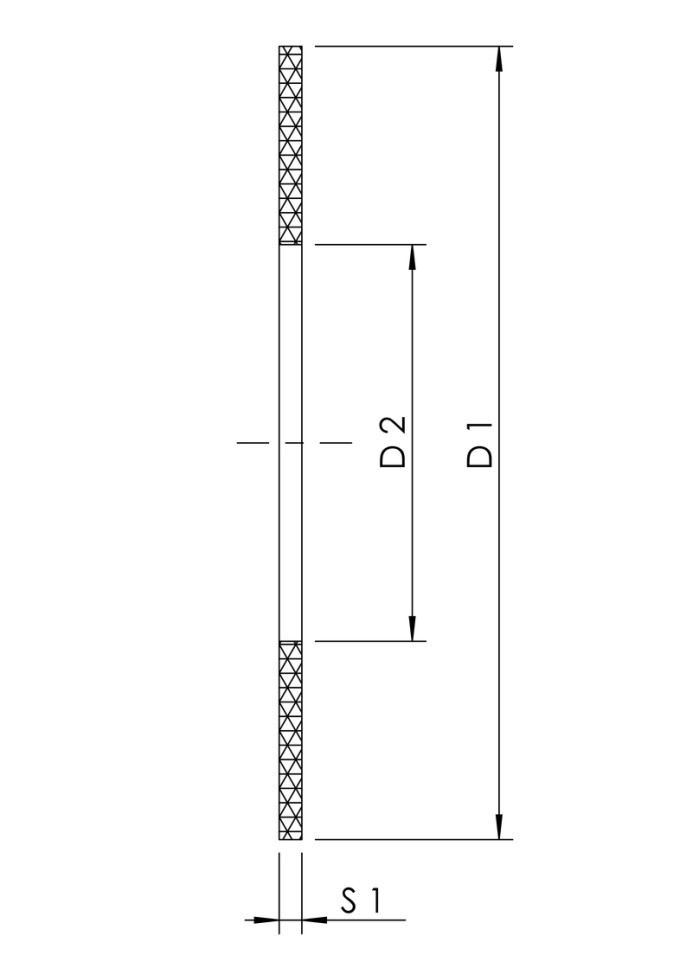

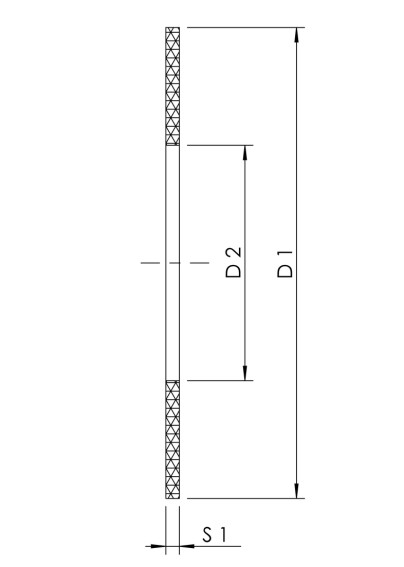

Numéro de commande DN D1
(mm)		 D2
(mm)		 S1
(mm)		 kg
4280001500 15 50 22 2 0,01
4280002000 20 60 28 2 0,01
4280002500 25 70 35 2 0,01
4280003200 32 82 42 2 0,01
4280004000 40 92 50 2 0,02
4280005000 50 107 61 2 0,02
4280006500 65 127 78 2 0,03
4280008000 80 142 90 2 0,03
4280010000 100 161 117 2 0,03
4280012500 125 182 147 2 0,03
4280015000 150 219 169 2 0,05
