- niveau de pression PN 16
- température de service max. 110 °C

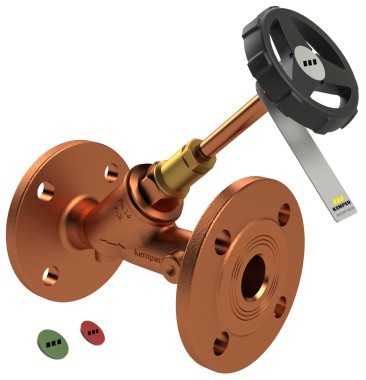

Vanne d'arrêt à passage libre, sans purge, raccordement à brides
Figure 135 01 CH
Caractéristique du produit
- pièces métalliques en contact avec le fluide en bronze résistante à la dézincification et à la corrosion, résistant à l'eau agressive
- 10 ans de garantie
- étanchéité de broche sans entretien avec joint à lèvres EPDM, remplacement possible sous pression jusqu’à DN 80
- joint de siège en EPDM
- cône pivotant
- raccord à bride
- sans vidange (rééquipement impossible d’une vidange)
- filetage de la broche en dehors du fluide
- sans espace mort
- avec volant manuel noir
Normes et homologations
- homologation DVGW jusqu’à DN 80
- homologation WRAS
- homologation KIWA jusqu’à DN 100
- selon les critères d’évaluation pour KTW du Ministère fédéral allemand de l’environnement
- selon les critères d’évaluation pour les métaux du Ministère fédéral allemand de l’environnement
- jusqu’à DN 32 Certification d’insonorisation selon la norme DIN EN ISO 3822 classe 1
- DIN EN 1213 / DIN EN 558-1
Données techniques
| Numéro de commande | DN | Nombre de trous | D1 (mm) |
D2 (mm) |
D3 (mm) |
D4 (mm) |
H1 (mm) |
L1 (mm) |
S1 (mm) |
Zeta | kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 13501025CH | 25 | 4 | 70 | 115 | 68 | 25 | 149 | 160 | 12 | 1 | 24,2 | 2,76 |
| 13501032CH | 32 | 4 | 70 | 140 | 78 | 32 | 173 | 180 | 13 | 1,2 | 37,7 | 4,15 |
| 13501040CH | 40 | 4 | 70 | 150 | 88 | 40 | 177 | 200 | 14 | 1,3 | 55,4 | 5,15 |
| 13501050CH | 50 | 4 | 90 | 165 | 102 | 50 | 221 | 230 | 14 | 0,8 | 112,5 | 6,45 |
| 13501065CH | 65 | 4 | 90 | 185 | 122 | 65 | 294 | 290 | 15 | 1,6 | 132,6 | 10,00 |
| 13501080CH | 80 | 8 | 120 | 200 | 138 | 80 | 327 | 310 | 16 | 1,4 | 216,3 | 13,50 |
Modèles DAO et courbes caractéristiques
| Numéro de commande | DN | Modèle CAO | Courbe caractéristique |
|---|---|---|---|
| 13501025CH | 25 | Afficher des données 3D | courbe caractéristique d'affichage |
| 13501032CH | 32 | Afficher des données 3D | courbe caractéristique d'affichage |
| 13501040CH | 40 | Afficher des données 3D | courbe caractéristique d'affichage |
| 13501050CH | 50 | Afficher des données 3D | courbe caractéristique d'affichage |
| 13501065CH | 65 | Afficher des données 3D | courbe caractéristique d'affichage |
| 13501080CH | 80 | Afficher des données 3D | courbe caractéristique d'affichage |
