KTS Frischwasserstation (S) PRO, Volledelstahl

Figur 925 10

  • als zentraler Trinkwassererwärmer nach dem Durchflussprinzip
  • Volledelstahl-Plattenwärmeübertrager
  • Frischwasserstation für kleine Anwendungen: Einzelgerät 1,6-42 l/min

Produktdatenblatt als PDF

Planungsdaten anzeigen auf pdod.de

Downloads
Figur 925 10
Figur 925 10
Figur 925 10
Figur 925 10
Figur 925 10

Produktmerkmale

  • als zentraler Trinkwassererwärmer nach dem Durchflussprinzip
  • Volledelstahl-Plattenwärmeübertrager
  • zur hygienisch einwandfreien Erwärmung der tatsächlichen Warmwasserverbrauchsmengen sowie zur Deckung der Zirkulationswärmeverluste nach DIN 1988-300
  • mediumberührte Teile auf der Trinkwasserseite aus Rotguss, Edelstahl und trinkwasserzugelassenen Kunststoffen
  • Werkstoff Plattenwärmeübertrager Edelstahl 1.4401/1.4404
  • inkl. Möglichkeit zur thermischen Desinfektion nach DVGW W 551
  • integrierte Pumpe zur Förderung des Heizwasser-Volumenstromes
  • Pulsweitenmodulation zur Leistungsregelung der Hocheffizienzpumpe
  • Kalkschutz durch patentierte Schrägstellung des Plattenwärmeübertragers
  • Reglereinheit zur Regelung der Trinkwassererwärmung mit konstanter Trinkwarmwassertemperatur und Nachladung des Pufferspeichers
  • mediumberührte Teile auf der Heizungsseite aus Rotguss, Edelstahl, Grauguss und Messing
  • mit Ausgleichsmöglichkeit gegen Versatz in Wänden
  • Dämmhaube aus EPP mit getrennten Warm- und Kaltbereichen zur Vermeidung von Wärmelasten auf das Kaltwasser sowie zum Schutz der Regler- und Pumpenelektronik vor hohen Temperaturen
  • mit patentiertem Kamineffekt zur effizienten Ausnutzung der Pumpenlebensdauer
  • lernfähig gestalteter Regler für eine hohe Regelgüte
  • inkl. zwei Temperatursensoren mit 7 Meter Leitungslänge für die Montage am Pufferspeicher
  • Serienmäßig GLT-fähig über RS485 Schnittstelle (ModBus-RTU)
  • inkl. werkseitig verbauten 10 bar Membran-Sicherheitsventil
  • mit Möglichkeit zur Nachrüstung eines Probenahmeventils
  • mit Möglichkeit zur Einbindung einer Spülgruppe zur Vermeidung von Stagnation in der Kaltwasserzuleitung bei Betriebsunterbrechungen
  • elektrischer Anschluss mit Schukostecker Typ F
  • inkl. integriertem 32 GB Datenlogger zur Einhaltung der Betreiberpflichten
  • inkl. Inbetriebnahmeassistent
  • inkl. Optimierungsfunktion mit Vorschlag zur Absenkung der Vorlauftemperatur zur Energieeinsparung
  • inkl. Fühler zur Erfassung der Rücklauftemperatur
  • Regelbereich für 60 °C Trinkwasser bereits ab 2 K Übertemperatur
  • mit Möglichkeit zum Anschluss weiterer Sensoren zur Erfassung der Kaltwasser- und Zirkulationseintrittstemperatur
  • einstellbare Warmwassertemperatur für Rohrleitungsinhalte < 3 l bis 20 °C möglich
  • mit Möglichkeit zur optionalen BACNet-Abbindung
  • mit Möglichkeit zur Montage der Frischwasserstation am Pufferspeicher
  • Frischwasserstation für kleine Anwendungen: Einzelgerät 1,6-42 l/min

Normen und Zulassungen

  • nach UBA-Bewertungsgrundlage
  • Baustoffklasse B2 nach DIN 4102
  • CE-Kennzeichnung
  • VDE Konformitätserklärung
  • RoHS Zulassung

Technische Daten

  • Einstellbereich PWH-Temperatur 20 °C bis 70 °C
  • Einstellbereich thermische Desinfektion 70°C bis 90 °C
  • max. Betriebstemperatur HZG-Seite 95 °C
  • max. Betriebstemperatur PWC/PWH-Seite 80 °C
  • max. Betriebsdruck 1 MPa
  • angegebene Entnahmevolumenströme bei PWH = 60 °C mit PWC = 10 °C und Wassertemperatur im Pufferspeicher = 80 °C
  • Wasserinhalt je Frischwasserstation (Trinkwasserseitig) Gerät S = 0,71 l
  • Wasserinhalt je Frischwasserstation (Heizungsseitig) Gerät S = 0,68 l

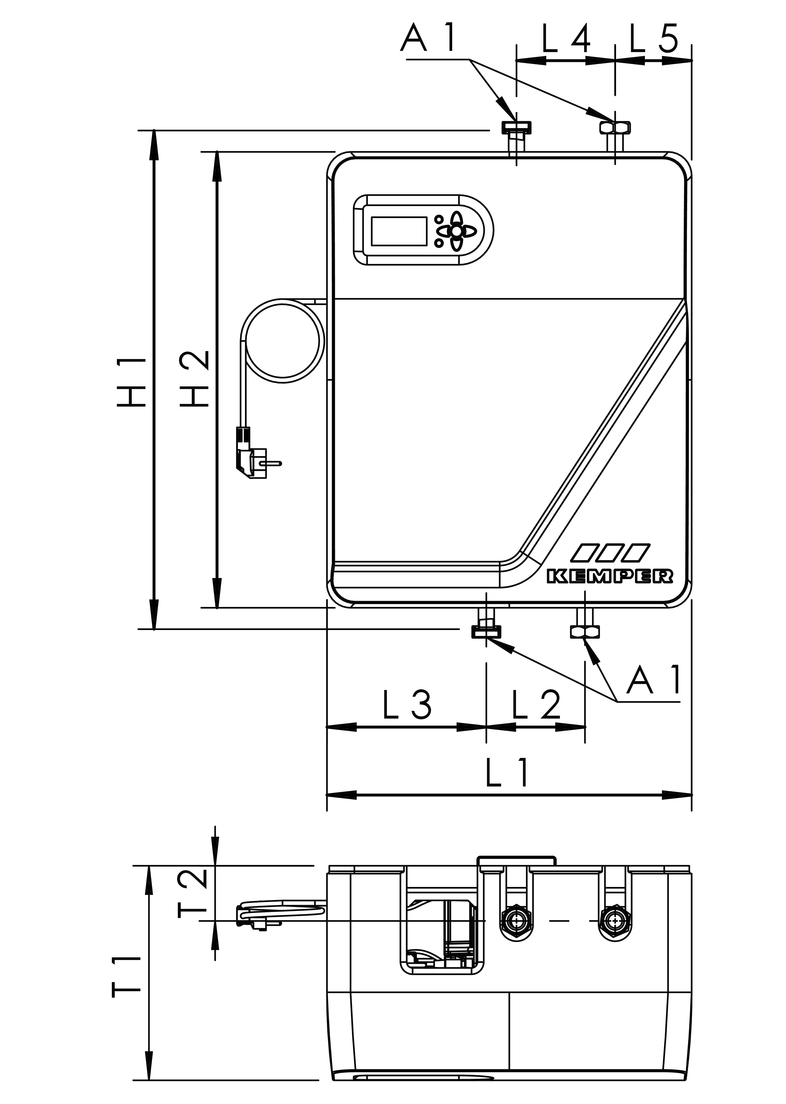

Figur 925 10
Bestellnr. Kaskade min. Entnahme-
volumenstrom
(l/min) 		max. Entnahme-
volumenstrom
(l/min) 		Leistung
(kW) 		A1 H1
(mm) 		H2
(mm) 		L1
(mm) 		L2
(mm) 		L3
(mm) 		L4
(mm) 		L5
(mm) 		T1
(mm) 		T2
(mm) 		elektrische
Leistungsaufnahme
(W) 		kv-Wert
Primär-
kreis 		kv-Wert
Sekundär-
kreis 		kg
9251000100 Einzelgerät S 1,6 42 146 G 1 639 580 464 126 203 126 97 273 70 70 2,91 2,16 15,00
