CONTROL-PLUS Durchfluss- und Temperaturmessarmatur, Figur 138 4G

CONTROL-PLUS Durchfluss- und Temperaturmessarmatur

Figur 138 4G

  • mit Frequenzausgangssignal
  • mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
  • Außengewinde für flachdichtende Verschraubungen
CONTROL-PLUS Durchfluss- und Temperaturmessarmatur GLT-Version, Figur 138 6G

CONTROL-PLUS Durchfluss- und Temperaturmessarmatur GLT-Version

Figur 138 6G

  • mit Industriestandardsignal (4...20 mA)
  • mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
  • Außengewinde für flachdichtende Verschraubungen
Kabel M12x1 mit losen Litzen, Figur 138 00 012

Kabel M12x1 mit losen Litzen

Figur 138 00 012

  • zur Verbindung der Messarmatur Figur 138 4G mit einer KHS LOGIC Systemsteuerung  oder KHS Mini-Systemsteuerung sowie den Drucksensor Figur 138 00 006 mit einer Gebäudeleittechnik (GLT)
  • Auswertung der Volumenströme und Temperaturen mit Frequenzeingangskarte 5VDC, 10-450 Hz und Pt1000 2-Leiter Eingangskarte möglich
Drucksensor, Figur 138 00 006

Drucksensor

Figur 138 00 006

  • zur Erfassung des Systemdruckes im Trinkwassersystem
  • Anschluss an die Gebäudeleittechnik (GLT) möglich mit Kabel M12x1 mit losen Litzen
Drucksensor-Anschlusskabel, Figur 138 00 016

Drucksensor-Anschlusskabel

Figur 138 00 016

  • zum direkten Anschluss des KEMPER Drucksensors an das CONTROL-PLUS Handmessgerät zum Anzeigen und Speichern von Messwerten
  • Anschlusskabellänge 2,0 m

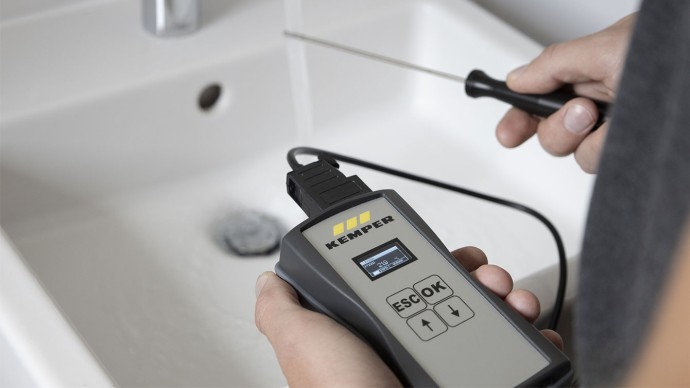

Hand-Temperaturfühler, Figur 138 00 003

Hand-Temperaturfühler

Figur 138 00 003

  • zum Messen von Wassertemperaturen, insbesondere von Trinkwassertemperaturen im Bereich des Auslaufes der Entnahmestelle vor Ort
  • mit Pt1000 Sensorelement
  • Anschlusskabellänge 1,0 m
CONTROL-PLUS Einstecktemperaturfühler, Figur 138 00 004

CONTROL-PLUS Einstecktemperaturfühler

Figur 138 00 004

  • zur Weiterleitung der Temperatur und einfachen Anbindung an das CONTROL-PLUS Handmessgerät
  • 2 Leitertechnik
  • passend für alle Nennweiten
Sensor-Messmodul, Figur 138 00 011

Sensor-Messmodul

Figur 138 00 011

  • zur schnellen und einfachen Auslesung von Messpunkten durch das CONTROL-PLUS Handmessgerät
  • geeignet für den Anschluss der Messarmaturen und -komponenten Figuren 138 4G, 138 00 006, 628 0G, T5100 140 00
  • zur Wandmontage geeignet
Temperaturfühler Pt1000, Figur T5100 140 00

Temperaturfühler Pt1000

Figur T5100 140 00

  • Toleranzklasse A
  • zum Einstecken in die Absperreinheit des MULTI-THERM automatisches Zirkulations-Regulierventil, den Messstutzen des MULTI-FIX-PLUS manuelles Zirkulations-Regulierventils und den Messstutzen des MULTI-T-STÜCKS
  • passend für alle Nennweiten
MULTI-T-STÜCK, AG, Figur 128 0G

MULTI-T-STÜCK, AG

Figur 128 0G

  • mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
  • mit 2 Abgängen zur Aufnahme von Bauteilen zur Temperaturmessung, Probenahme und Entleerung
  • G 1/2 zur Messung von Temperatur in Trinkwassersystemen mittels integrierter Fühlertasche (Durchmesser 9 mm) durch Aufnahme von optional erhältlichem KEMPER Zeigerthermometer oder KEMPER Temperaturfühler Pt1000
  • G 1/4 zur gleichzeitigen Aufnahme eines KEMPER Probenahmeventils oder eines KEMPER Entleerventils
  • Außengewinde für flachdichtende Verschraubungen
CONTROL-PLUS Handmessgerät für Sensoren, Figur 138 00 005

CONTROL-PLUS Handmessgerät für Sensoren

Figur 138 00 005

  • in Kombination mit KEMPER Durchfluss- und Temperaturmessarmaturen zur Ermittlung und Einregulierung von Volumenströmen sowie zur exakten Dokumentation von sanitärtechnischen Betriebszuständen
  • Messeingang für Durchflussmessarmatur Figur 138 4G mit Spannungsversorgung 5 V DC aus dem Handmessgerät
  • Messeingang für Hand-Temperaturfühler Pt1000 Figur 138 00 003
  • Messeingang für CONTROL-Plus Einstecktemperaturfühler Figur 138 00 004
  • Messeingang für Drucksensor Figur 138 00 006

Messtechnik

Betriebszustände analysieren und optimieren

In einer Trinkwasser-Installation können unbekannte Betriebsparameter wie Temperatur, Druck, Volumenstrom und Fließgeschwindigkeit hygienische Probleme verursachen. Mit dem KEMPER Produktportfolio für Messtechnik lassen sich alle unbekannten Systeminformationen komfortabel messen, einregulieren und dokumentieren

KEMPER Messtechnik unterstützt bei der Erstellung von:

  • Temperaturzapfprofilen
  • Gefährdungsanalysen und hydraulischem Abgleich in Bestandsobjekten
  • Betriebsparametern in Bestandsgebäuden
  • Bedarfsgerechte Berechnungen von Trinkwassersystemen und Warmwasserspeichern
