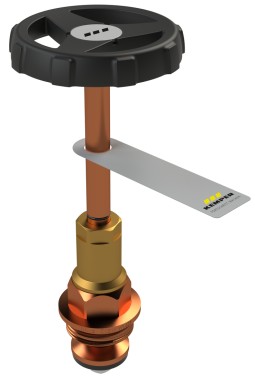

Absperr-Oberteil mit verlängerter Bedienspindel
Figur E0109 135 02
- passend für Freistrom-Absperrventile mit Flanschanschluss z. B. Figur 135
- inkl. EPDM-Oberteildichtung
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
Produktmerkmale
- passend für Freistrom-Absperrventile mit Flanschanschluss z. B. Figur 135
- inkl. EPDM-Oberteildichtung
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung, unter Druck austauschbar
- EPDM-Sitzdichtung
Normen & Zulassungen
- nach UBA BWGL Metalle
- für Ventile nach DIN 3502

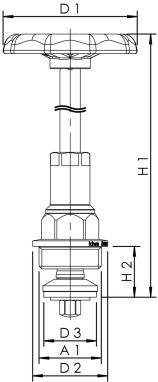

| Bestellnr. | für DN | A1 | A1 | D1 (mm) |
D2 (mm) |
D3 (mm) |
H1 (mm) |
H2 (mm) |
Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|
| E010913502015KP | 15 | G 1/2 | N/A | 60 | 26,4 | 16,4 | 127 | 19,5 | 0,21 |
| E010913502020KP | 20 | G 3/4 | N/A | 60 | 32,4 | 22 | 150 | 26 | 0,23 |
| E010913502025KP | 25 | G 1 | N/A | 70 | 39,9 | 28 | 168 | 26,8 | 0,38 |
| E010913502032KP | 32 | G 1 1/4 | N/A | 70 | 49,9 | 36 | 197 | 27,8 | 0,54 |
| E010113502040KP | 40 | G 1 1/2 | N/A | 70 | 57,9 | 41,5 | 208 | 40,8 | 0,60 |
| E010113502050KP | 50 | G 2 | N/A | 90 | 69,9 | 53 | 233 | 42,3 | 0,92 |
| E010113502065KP | 65 | G 2 1/2 | N/A | 120 | 87,9 | 68 | 323 | 34,1 | 1,77 |
| E010113502080KP | 80 | G 3 | N/A | 120 | 101,9 | 81 | 360 | 35,1 | 2,13 |
| E010113500100KP | 100 | N/A | M110 x 2 | 120 | 120,9 | 100 | 292 | 68 | 3,27 |
| E010113500125KP | 125 | N/A | M142 x 2 | 225 | 155 | 125 | 450 | 56,6 | 10,11 |
| E010113500150KP | 150 | N/A | N/A | 225 | 175 | 155 | 486 | 115 | 15,80 |
