Ventilovedel med forlænget spindel
Figur E0109 135 02
- egnet til free-flow afspærringsventiler med flangetilslutning f.eks. figur 135
- inkl. EPDM-topforsegling
- Medieberørte metaldele i afzinkningsfrit og korrosionsbestandigt rødgods, modstandsdygtige over for aggressivt vand
Produktegenskaber
- egnet til free-flow afspærringsventiler med flangetilslutning f.eks. figur 135
- inkl. EPDM-topforsegling
- Medieberørte metaldele i afzinkningsfrit og korrosionsbestandigt rødgods, modstandsdygtige over for aggressivt vand
- Vedligeholdelsesfri spindeltætning med selvsmørende EPDM-læbepakning, kan udskiftes under tryk
- EPDM-sædepakning
Standarder og godkendelser
- iht. UBA-vurderingsgrundlag
- til ventiler iht. DIN 3502

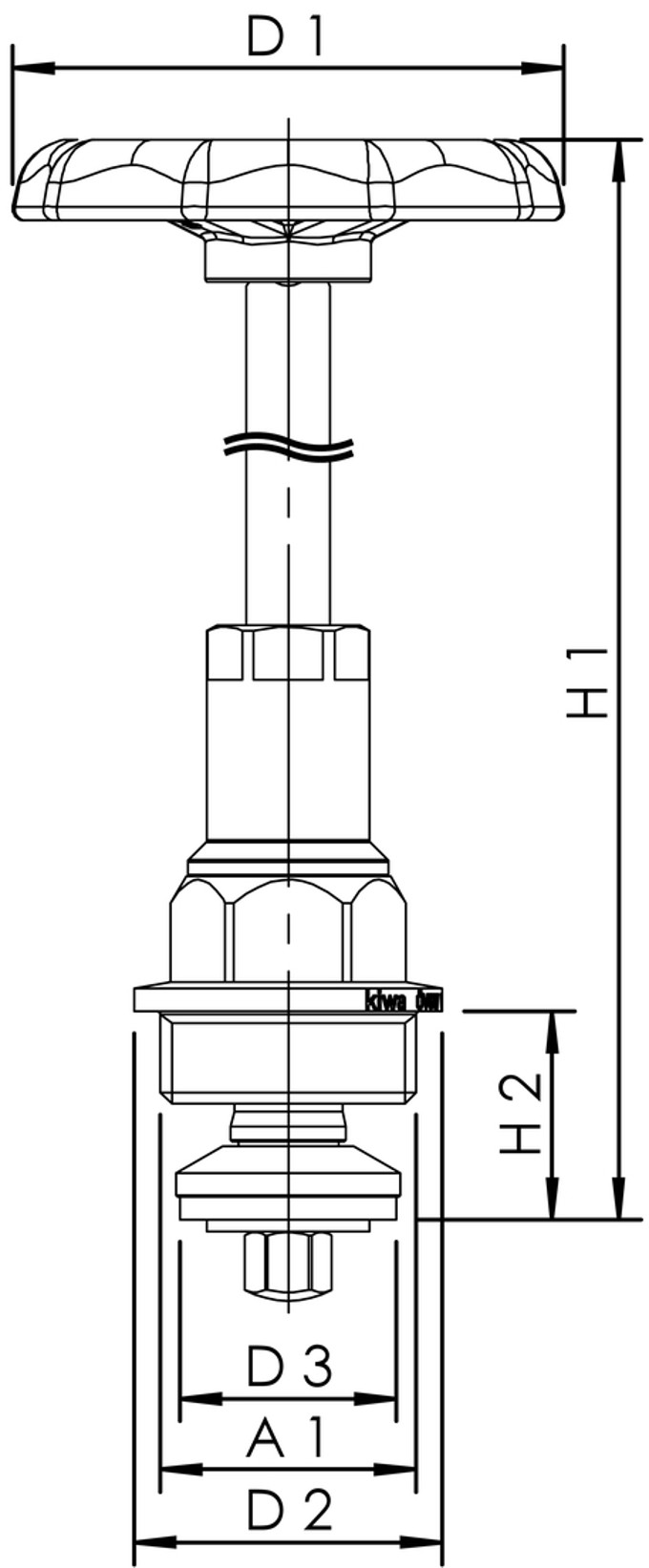

| Ordrenr. | til DN | A1 | A1 | D1 (mm) |
D2 (mm) |
D3 (mm) |
H1 (mm) |
H2 (mm) |
kg |
|---|---|---|---|---|---|---|---|---|---|
| E010913502015KP | 15 | G 1/2 | 60 | 26,4 | 16,4 | 127 | 20 | 0,21 | |
| E010913502020KP | 20 | G 3/4 | 60 | 32,4 | 22 | 150 | 26,5 | 0,23 | |
| E010913502025KP | 25 | G 1 | 70 | 39,9 | 28 | 168 | 27,5 | 0,38 | |
| E010913502032KP | 32 | G 1 1/4 | 70 | 49,9 | 36 | 197 | 28,5 | 0,54 | |
| E010113502040KP | 40 | G 1 1/2 | 70 | 57,9 | 41,5 | 208 | 41,5 | 0,60 | |
| E010113502050KP | 50 | G 2 | 90 | 69,9 | 53 | 232,5 | 42,5 | 0,92 | |
| E010113502065KP | 65 | G 2 1/2 | 120 | 87,9 | 68 | 322,5 | 35,5 | 1,77 | |
| E010113502080KP | 80 | G 3 | 120 | 101,9 | 81 | 360 | 37 | 2,13 | |
| E010113500100KP | 100 | M110 x 2 | 120 | 120,9 | 100 | 292 | 68 | 3,27 | |
| E010113500125KP | 125 | M142 x 2 | 213 | 155 | 125 | 450 | 56,6 | 10,11 | |
| E010113500150KP | 150 | 225 | 190 | 155 | 486 | 112,7 | 15,80 |
