- Tryktrin PN 10
- Maks. driftstemperatur 35 °C
- Min. omgivelsestemperatur 2 °C
- Maks. omgivelsestemperatur 40 °C
- Beskyttelsesklasse IPX4
- Spændingsforsyning 230 V AC
- Volumen lagerbeholder 30 l
- Skyllemængde i PWC-ledning 10 l/min (ved 3 bar)
- elektrisk strømforbrug 5,9 A
- Effektfaktor 0,98

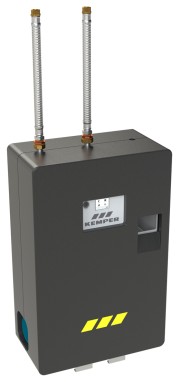

FK-5 PRO Sikkerhedsstation, med én tilslutning
Figur 369 36
- Se drifts- og systemdata nemt via BMS-forbindelse
- for at sikre drikkevand mod ikke-drikkevand i væskekategori 5 iht. DS/ EN 1717 / DIN 1988-100
- Energieffektiv og hastighedsmodulerende pumpe
Produktegenskaber
- Skyller PWC-linjen op til 3 gange om dagen
- Mulighed for rengøring af opbevaringsbeholderen (valgfrit)
- aftagelig afdækning i EPP
- Tilslutning til røret med lukkede fleksible slanger (500 mm)
- Styring af ekstern dyk- og doseringspumpe muligt
- Udlæsning af data, som driftstilstande via USB-grænseflade muligt
- Driftstider kan defineres
- nem betjening via touchscreen
- elektrisk tilslutning med Schukostik type F
- Øget udledningskapacitet mulig gennem parallel drift
- Frostvagt
- støjsvag drift
- høj ydeevne
- Plast-afløbstilslutning iht. DS/EN 1717
- mediumberørte dele på drikkevandsiden i rødgods, rustfrit stål og drikkevandgodkendt plast
- med omløbermøtrik til fladtætnende tilslutningsgevind inkl. EPDM-pakning
- Ikke-drikkevand kan integreres (valgfrit)
- Se drifts- og systemdata nemt via BMS-forbindelse
- strømløs lukkende tilløbsventil
- Overløbsovervågning på afløb (ekstraudstyr)
- for at sikre drikkevand mod ikke-drikkevand i væskekategori 5 iht. DS/ EN 1717 / DIN 1988-100
- til ophængning på væggen eller opstilling på fødder (ekstraudstyr)
- Energieffektiv og hastighedsmodulerende pumpe
- Adgang til digitale tjenester som en del af KEMPER PRO-funktionerne
- Kravene til vedligeholdelse iht. DS/EN 806-5 skal overholdes
- Kontakt din salgsrepræsentant for yderligere oplysninger om parallel drift.
- yderligere landespecifikke modeller på forespørgsel
Standarder og godkendelser
- DVGW-godkendelse
- VA-godkendelse
- DIN 3546-1
Tekniske data
| Ordrenr. | VVS nummer | DN | maks. løftehøjde (m) |
maks. kapacitet (m³/h) |
A1 | A2 | D1 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
T1 (mm) |
T2 (mm) |
T3 (mm) |
T4 (mm) |
min. flowtryk (MPa) |
Tilslutning- nominel diameter spildvand (mm) |
gennemstrømsmængdebegrænser i tilløb | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3693602500 | 430607408 | 25 | 44 | 3,6 | G 1 1/4 | G 1 | 75 | 1038 | 930 | 600 | 110 | 94 | 206 | 330 | 215 | 147,6 | 9,5 | 0,15 | 75 | 70 | 52,00 |
CAD-modeller & diagrammer
| Ordrenr. | DN | CAD-model | Karakteristisk kurve |
|---|---|---|---|
| 3693602500 | 25 | Vis 3D-data | Vis karakteristikkurve |
