Chauffage de l’eau potable
Bien planifier le chauffage de l’eau potable
L’eau chaude potable fait désormais partie intégrante de notre quotidien et est indispensable dans tous les bâtiments: qu’il s’agisse d’une habitation, d’un bâtiment administratif ou d’un hôpital, l’eau chaude potable est nécessaire partout, par exemple pour se doucher, se laver les mains, cuisiner ou pour les opérations de nettoyage. Cependant, le chauffage de l’eau potable comporte des risques sanitaires si la planification et la technologie ne sont pas parfaitement adaptées l’une à l’autre. Les légionelles, la stagnation et les variations de température sont des problèmes courants. Sur cette page, nous vous fournissons des informations sur la production d’eau chaude potable. Découvrez les éléments essentiels à prendre en compte lors de la planification – et quels systèmes offrent une solution sûre et efficace sur le plan énergétique.
Qu’entend-on par «chauffage de l’eau potable»?
Le chauffage de l’eau potable – également appelé production d’eau chaude – désigne le processus par lequel l’eau potable froide (PWC) est portée de manière ciblée à une température plus élevée à l’aide d’équipements techniques adaptés, afin de la rendre disponible sous forme d’eau potable chaude (PWH) pour l’utilisation.
Il ne s’agit pas seulement de couvrir les besoins quotidiens en eau chaude. Le réchauffement remplit également une fonction hygiénique essentielle: afin de réduire au minimum le risque de contamination microbienne – notamment par les légionelles –, il est indispensable de respecter scrupuleusement certaines plages de température et d’assurer une circulation suffisante (PWH-C).
En savoir plus sur la circulation de l’eau chaude
Le choix et la conception des installations de chauffage de l’eau potable dépendent de divers facteurs, tels que la taille du bâtiment, les habitudes d’utilisation et les normes et réglementations en vigueur.
Exigences normatives relatives à la protection contre les légionelles
L’hygiène joue un rôle central dans la planification et la mise en œuvre des installations de chauffage de l’eau potable. En effet, une eau dormante (stagnante) ou des températures se situant dans une plage critique peuvent entraîner une prolifération explosive de légionelles, des bactéries pouvant avoir de graves conséquences sur la santé. Les légionelles se multiplient principalement dans une plage de températures comprise entre 25°C et 55°C. Afin de minimiser ce risque, des exigences normatives claires s’appliquent (notamment DVGW W 551, DIN 1988-200):
- Au moins 60°C à la sortie du chauffe-eau
- Au moins 55°C à tous les points de prélèvement dans les installations centrales
Ce n’est qu’en respectant rigoureusement ces exigences qu’il est possible de garantir durablement la sécurité d’exploitation, la protection de l’eau potable et le confort des utilisateurs.
Responsabilité de l’exploitant: les exploitants doivent garantir à tout moment le respect des normes d’hygiène!
Quiconque est exploitant d’installations d’eau potable assume une responsabilité: en matière d’hygiène, de santé et d’efficacité du système – également sur le plan juridique! En effet, en cas de risques sanitaires liés à des contaminations microbiologiques, comme par exemple des légionelles, l’exploitant a l’obligation de pouvoir prouver à tout moment que son installation est gérée dans le respect des normes d’hygiène.
Dans la pratique, on constate cependant souvent des lacunes en matière d’hygiène:
- L’eau stagne trop longtemps dans les canalisations ou les ballons, ce qui crée un milieu propice à la prolifération des germes.
- Des températures trop basses dans le système favorisent la prolifération des légionelles.
- Des ballons surdimensionnés ou mal dimensionnés entraînent des conditions de fonctionnement critiques persistantes.
On tente souvent de résoudre ces problèmes a posteriori par une désinfection thermique. Cela consomme toutefois beaucoup d’énergie et ne résout pas le problème à la racine. Au contraire: souvent, cela renforce encore la résistance thermique des bactéries (pasteurisation solaire). Une sécurité sanitaire durable ne peut être garantie que par une planification prévoyante et une conception professionnelle du chauffage de l’eau potable, en alignant clairement les besoins sur les réalités et en respectant les règles techniques reconnues.
Aperçu des concepts de système: chauffage de l’eau potable centralisée et décentralisée
L’eau potable est chauffée à la température souhaitée à un emplacement centralisé par exemple dans un système de charge d’un ballon ou par des stations d’eau douce et est mise à disposition dans le bâtiment via un réseau de distribution. L’alimentation en eau chaude est assurée par un système PWH, éventuellement raccordé à une conduite de circulation (PWH-C), afin de garantir la disponibilité de l’eau chaude à tous les points de prélèvement.
Avantages:
- Une efficacité énergétique élevée et durable, même lorsque les exigences varient
- Moins de maintenance grâce à une unité centrale
Défis:
- Conception hygiénique de l’ensemble du système afin d’éviter toute stagnation
- Garantie d’un niveau de température permettant de maintenir une hygiène sûre en permanence (par exemple, ≥ 60°C à la sortie, ≥ 55°C au point de prélèvement)
- Planification et fonctionnement d’un système de circulation d’eau chaude qui fonctionne, y compris l’équilibrage hydraulique
Dans ce cas, l’eau potable est chauffée directement au point de consommation – par exemple, au niveau de chaque logement ou directement au point de prélèvement, à l’aide de chauffe-eau électriques instantanés, de stations individuelles ou de petits ballons.
Avantages:
- Risque réduit de stagnation pendant le fonctionnement normal grâce à des circuits courts
- Souvent, aucune circulation d’eau chaude n’est nécessaire
Défis:
- Consommation d’énergie plus élevée lorsque plusieurs appareils sont utilisés séparément
- Des baisses de puissance sont possibles en cas d’utilisation simultanée de plusieurs points de prélèvement (pic de consommation)
- Maintenance plus complexe en raison de la présence d’équipements décentralisés dans chaque unité d’utilisation (accès limité lorsque plusieurs unités d’utilisation sont concernées)
Comparaison des systèmes de chauffage central de l’eau potable
Pour le chauffage central de l’eau potable, trois systèmes sont disponibles. Le choix de la solution la mieux adaptée dépend des exigences en matière d’hygiène, de l’efficacité énergétique, des besoins en eau chaude et du budget disponible.

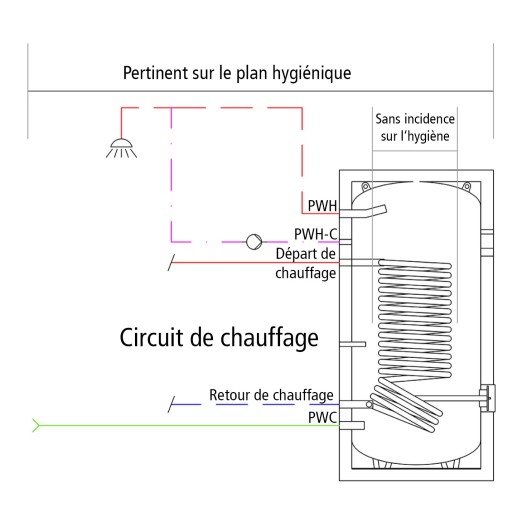

Ballon d’eau potable
Une solution simple et économique, particulièrement adaptée aux petites installations dont les besoins en eau chaude sont modérés.
Avantages:
- Faibles coûts d’investissement
- Structure hydraulique simple
- Faible perte de charge en fonctionnement
Inconvénients:
- Puissance continue limitée et surface de transfert thermique
- Pratiquement pas d’écart de température dans le circuit de chauffage
- Chauffage inégal (absence de stratification)
- Risques sanitaires liés à la stagnation, à l’entartrage et aux zones de température
- Régulation imprécise due au fait qu’il n’y a généralement qu’un seul point de mesure de la température

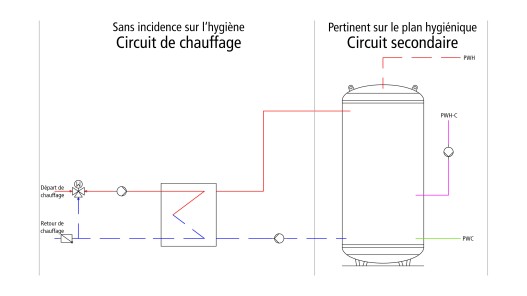

Systèmes de charge du ballon
Combiner un ballon d’eau potable avec un échangeur de chaleur externe – pour plus de puissance et une meilleure stabilité de régulation en cas de forte consommation.
Avantages:
- Température de sortie constante (PWH)
- Possibilité de prélèvements importants en période de pointe
- Bon écart de température dans le retour du chauffage
- Intégration, par exemple, du chauffage à distance sans aucun problème
Inconvénients:
- Stockage de grandes quantités d’eau potable chauffée (risque sanitaire)
- Travaux de maintenance réguliers (par exemple, nettoyage)
- Pas de stratification dans le ballon (température de sortie inégale)
- Réchauffage fastidieux en cas de débits volumétriques de circulation élevés

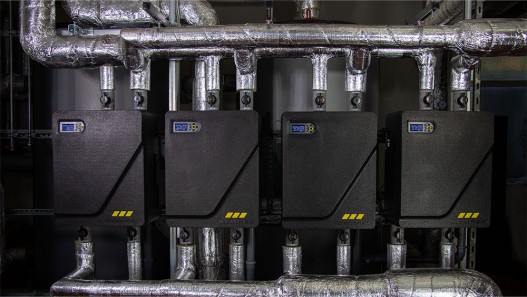

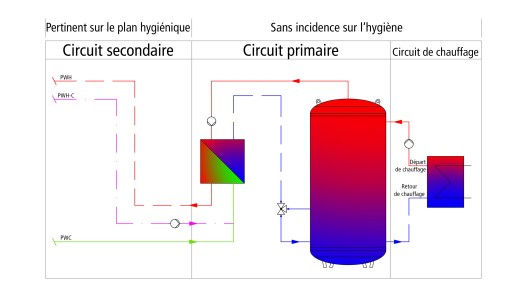

Stations d’eau douce
Une solution hygiénique et efficace fonctionnant selon le principe du débit – sans ballon, avec une régulation numérique et une intégration flexible au système.
Avantages:
- Une hygiène de l’eau potable optimale (pas de stagnation, pas de zones mortes)
- Production d’eau chaude à la demande – aucune perte dans le ballon d’eau potable
- Température de sortie constante (PWH) même en cas de variation de l’appareil
- Des prélèvements importants en période de pointe sont possibles grâce à des stations performantes
- Très bon écart de la température dans le circuit de chauffage
- Possibilité d’intégrer des centrales de cogénération, un réseau de chauffage à distance ou des ballons tampons
- Le stockage de l’énergie s’effectue dans l’eau de chauffage, et non dans le système d’eau potable
- Peu de maintenance (pas de ballon, pas d’anode)
- Fonctionnalités numériques (selon le modèle): surveillance en temps réel, optimisation, maintenance prédictive
Inconvénients:
- Perte de pression relativement plus importante que dans les systèmes à ballon
- Encore un peu plus d’espace nécessaire (selon le modèle)
Les avantages hygiéniques des stations d’eau douce – les raisons en détail
Une conception adaptée aux besoins garantit des vitesses d’écoulement élevées dans le système, en particulier dans l’échangeur de chaleur à plaques et dans le réseau de tuyauterie en aval. Cela réduit les dépôts, évite la formation de zones mortes et augmente le niveau de turbulence, ce qui améliore à son tour l’efficacité de la transmission. Les vitesses d’écoulement conformes à la norme DIN 1988-300 et aux fiches techniques de la DVGW constituent la base d’un fonctionnement hygiénique à long terme.
Une technologie de régulation intelligente et des capteurs en contact avec le fluide garantissent une température de sortie constante sur toute la plage de charge, quel que soit le volume de prélèvement. Le résultat: sécurité thermique, confort optimal pour les utilisateurs et consommation d’énergie minimisée. La commande des pompes de circulation garantit une température stable dans le système d’eau chaude.
Les stations d’eau douce ne stockent pas d’eau potable, mais la chauffent uniquement en cas de besoin. Il n’y a donc aucun risque de stagnation. Grâce à une capacité nominale minimale et à une conception présentant peu de zones mortes, l’eau est entièrement renouvelée dès les premiers prélèvements. Les stations d’eau douce répondent ainsi de manière fiable aux exigences d’hygiène des normes DIN 1988-200 et DVGW W 551, et font figure de référence en matière de protection de l’eau potable.
Contrairement aux systèmes à ballon classiques, le stockage de l’énergie dans les stations d’eau douce s’effectue dans le circuit de chauffage et non dans l’eau potable. Cela réduit considérablement le volume d’eau potable chauffée tout en minimisant les risques au niveau de l’hygiène.
Les stations d’eau douce modernes – en particulier la station d’eau douce KTS PRO de KEMPER – utilisent des matériaux optimisés sur le plan hygiénique, tels que le bronze (par ex. Rg+). Le bronze est considéré comme résistant à la corrosion et peut être associé à pratiquement tous les autres matériaux. Le bronze est d’ailleurs de meilleure qualité que les produits en laiton et, contrairement à ces derniers, il est homologué sans restriction en Allemagne et en Europe pour les installations d’eau potable. Comme le bronze ne contient pas de zinc (Zn), il ne peut y avoir de dézincification lorsqu’il est utilisé dans l’eau potable. La structure du bronze reste ainsi pratiquement inchangée au fil des ans. Le bronze conserve ses propriétés tant dans les systèmes d’eau chaude que dans ceux d’eau froide. Il a fait ses preuves depuis des décennies dans le domaine des installations sanitaires, en particulier dans les régions où l’eau est agressive. Les valeurs limites légales strictes relatives au rejet d’ions métalliques sont ainsi largement respectées.
Changement de catégorie de fluide conformément à la norme DIN EN 1717 lors du chauffage de l’eau potable
La norme DIN EN 1717 classe l’eau potable chauffée différemment de l’eau froide: étant donné que la variation de température peut altérer certaines propriétés sensorielles telles que l’odeur ou le goût, la classification passe de la catégorie 1 à la catégorie 2.
- Catégorie de liquide 1 = Eau pour l’utilisation par les personnes pouvant être directement prélevée d’une installation d’eau potable.
- Catégorie de liquide 2 = Liquide qui est approprié à la consommation humaine et qui ne présente aucun danger. C’est également le cas de l’eau d’une installation d’eau potable, qui peut présenter une altération quant au goût, à l’odeur, à la couleur ou à la température (chauffage ou refroidissement) – Distributeurs de café/d’eau, entrées de l’eau domestique ou installations de chauffage de l’eau potable
Pour plus d’informations sur toutes les catégories de fluides et sur la protection conforme aux normes des installations d’eau potable à l’aide de dispositifs de sécurité adaptés, veuillez consulter notreGuide des dispositifs de sécurité
KEMPER – Votre partenaire pour des systèmes hygiéniques de chauffage de l’eau potable
En tant que spécialistes forts de plusieurs décennies d’expérience dans le domaine des technologies de l’eau potable, nous proposons des solutions hygiéniquement sûres et conformes aux normes pour tous les domaines d’application. Nous serons ravis de vous aider dans la conception et de mettre à votre disposition notre expertise en matière de planification, que ce soit en ligne ou en personne.
