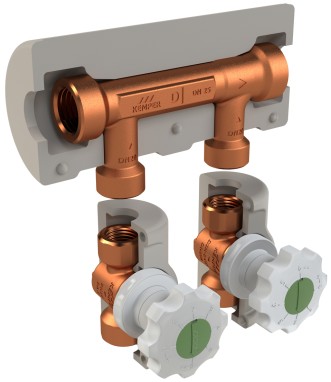

Groupe diviseur de débit KHS Venturi - dynamique -, pour montage apparent, passage filetage intérieur

Figure 650 08

empêche la stagnation dans les installations de conduits circulaires par circulation forcée en cas de prélèvements en aval, utilisation possible dans l’eau potable froide (PWC) et l’eau potable chaude (PWH)
répartiteur de débit selon le principe Venturi y compris cartouche dynamique, avec conduite d’alimentation et conduite de retour à cellules humides
pièces métalliques en contact avec le fluide en bronze résistante à la dézincification et à la corrosion, résistant à l'eau agressive
répartiteur de débit passage avec filetage intérieur
conduite d’alimentation à cellules humides avec filetage intérieur
conduite de retour à cellules humides avec filetage intérieur
ne nécessite aucune maintenance
sans espace mort
y compris robinets d’arrêt de flux intégral VAV avec filetage intérieur et poignée à fermeture en douceur, figure 387 00
étanchéité de broche en EPDM sans entretien
partie supérieure intérieure amovible TOP-ENTRY, avec corps d’étanchéité EPDM et corps de fermeture en bronze
y compris coque isolante en mousse de polyéthylène à alvéoles fermées
pastilles rouge et verte incl.

empêche la stagnation dans les installations de conduits circulaires par circulation forcée en cas de prélèvements en aval, utilisation possible dans l’eau potable froide (PWC) et l’eau potable chaude (PWH)
répartiteur de débit selon le principe Venturi y compris cartouche dynamique, avec conduite d’alimentation et conduite de retour à cellules humides
pièces métalliques en contact avec le fluide en bronze résistante à la dézincification et à la corrosion, résistant à l'eau agressive
répartiteur de débit passage avec filetage intérieur
conduite d’alimentation à cellules humides avec filetage intérieur
conduite de retour à cellules humides avec filetage intérieur
ne nécessite aucune maintenance
sans espace mort
y compris robinets d’arrêt de flux intégral VAV avec filetage intérieur et poignée à fermeture en douceur, figure 387 00
étanchéité de broche en EPDM sans entretien
partie supérieure intérieure amovible TOP-ENTRY, avec corps d’étanchéité EPDM et corps de fermeture en bronze
y compris coque isolante en mousse de polyéthylène à alvéoles fermées
pastilles rouge et verte incl.

soupape(s) avec homologation avec DVGW
Renouvellement de l’homologation SSIGE demandé
selon la fiche de travail DVGW W 570
selon les critères d’évaluation pour les métaux du Ministère fédéral allemand de l’environnement
jusqu’à DN 32 Certification d’insonorisation selon la norme DIN EN ISO 3822 classe 1
coques isolantes classe de matériau B1 conformément à la norme DIN 4102
DIN EN 13828

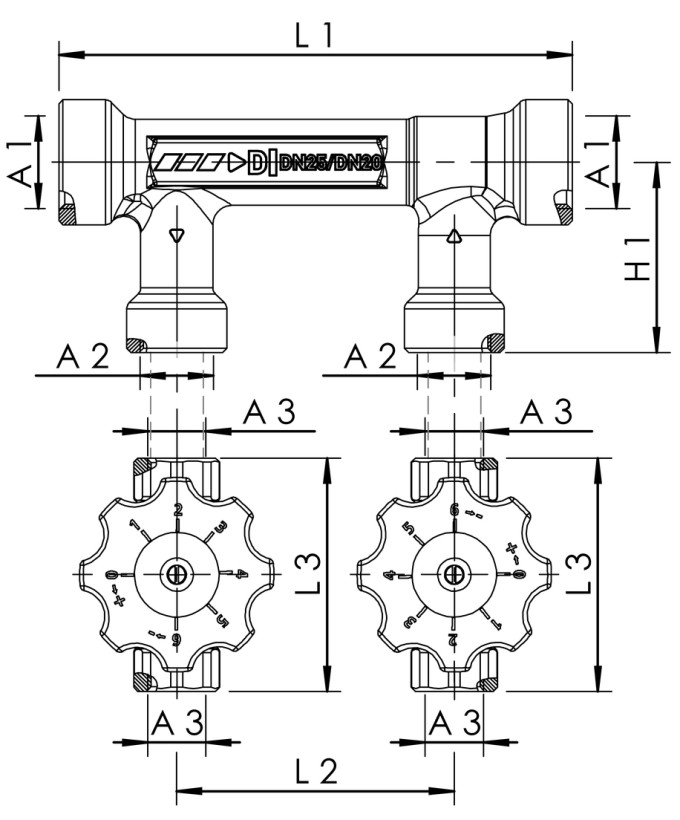

Numéro de commande	Passage DN	Sorties DN	VAV DN	A1	A2	A3	H1 (mm)	L1 (mm)	L2 (mm)	L3 (mm)	kg
6500801500	15	15	15	Rp 1/2	Rp 1/2	Rp 1/2	48,5	185	100	84	1,93
6500802000	20	20	20	Rp 3/4	Rp 3/4	Rp 3/4	58,5	185	100	90	2,29
6500822000	20	20	15	Rp 3/4	Rp 3/4	Rp 1/2	58,5	185	100	84	2,15
6500802500	25	20	20	Rp 1	Rp 3/4	Rp 3/4	68,5	185	100	90	2,50
6500822500	25	20	15	Rp 1	Rp 3/4	Rp 3/4	68,5	185	100	84	2,32
6500803200	32	20	20	Rp 1 1/4	Rp 3/4	Rp 3/4	73,5	195	100	90	2,76
6500823200	32	20	15	Rp 1 1/4	Rp 3/4	Rp 1/2	73,5	195	100	84	2,49
6500804000	40	25	25	Rp 1/2	Rp 1	Rp 1	78,5	206	100	99	3,64
6500824000	40	25	15	Rp 1 1/2	Rp 1	Rp 1/2	78,5	206	100	84	3,03
6500844000	40	25	20	Rp 1 1/2	Rp 1	Rp 3/4	78,5	206	100	90	3,21
6500805000	50	25	25	Rp 2	Rp 1	Rp 1	88,5	219	100	99	4,25
6500825000	50	25	15	Rp 2	Rp 1	Rp 1/2	88,5	219	100	84	3,66
6500845000	50	25	20	Rp 2	Rp 1	Rp 3/4	88,5	219	100	90	3,86
