- niveau de pression PN 16
- température de service max. 110 °C

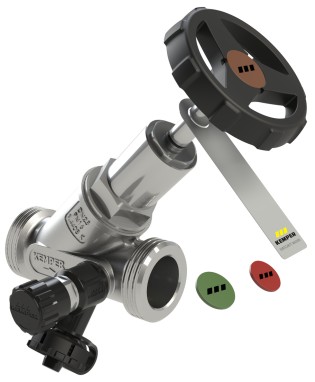

NIRO Clapet anti-retour combiné à passage libre, avec robinet de vidange, filetage extérieur
Figure 060 1G CH
Caractéristique du produit
- pièces métalliques en contact avec le fluide en acier inoxydable
- étanchéité de broche sans entretien avec joint à lèvres EPDM autograissant
- joint de siège en EPDM
- filetage extérieur pour vissages étanche avec joint plat
- soupape de vidange latérale avec raccord pour le tuyau rotatif 3/4 et capuchon
- avec dispositif de contrôle
- clapet anti-retour avec ressort de fermeture en acier inoxydable
- corps de vanne en acier inoxydable résistant à l’usure
- avec volant manuel noir
- pastilles rouge et verte incl.
- sans espace mort
- avec indicateur de la position ouverte
- convient au montage à l’horizontale et à un montage à la verticale
Normes et homologations
- selon les dispositions de la norme DVGW
- selon les critères d’évaluation pour KTW du Ministère fédéral allemand de l’environnement
- selon les critères d’évaluation pour les métaux du Ministère fédéral allemand de l’environnement
- jusqu’à DN 32 Certification d’insonorisation selon la norme DIN EN ISO 3822 classe 1
- selon les dispositions de la norme DIN EN 13959
- ÜA-Reg.-Nr. R-15.2.3-21-17049, WIEN-ZERT

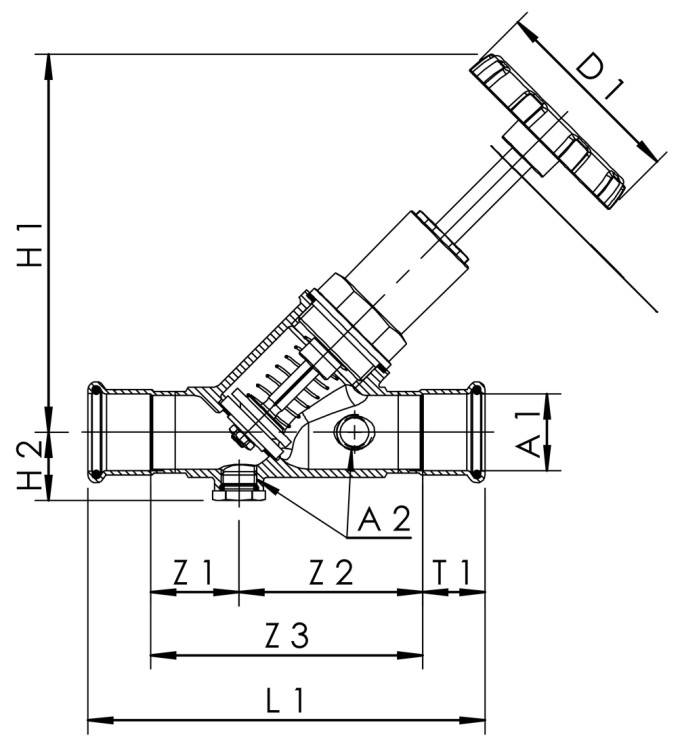

Données techniques
| Numéro de commande | DN | A1 | A2 | D1 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
Zeta | ∆ pouv. (hPa) |
kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0601G015CH | 15 | G 3/4 | G 1/4 | 60 | 100 | 20,5 | 70 | 4,9 | 120 | 4,03 | 0,48 |
| 0601G020CH | 20 | G 1 | G 1/4 | 60 | 120 | 21 | 78,5 | 3,6 | 110 | 8,3 | 0,62 |
| 0601G025CH | 25 | G 1 1/4 | G 1/4 | 70 | 140 | 23 | 97 | 2,9 | 130 | 14,6 | 2,68 |
| 0601G032CH | 32 | G 1 1/2 | G 1/4 | 70 | 165 | 26 | 110 | 2,6 | 80 | 25,3 | 1,27 |
| 0601G040CH | 40 | G 1 3/4 | G 1/4 | 90 | 190 | 30,5 | 130 | 3,1 | 80 | 35,9 | 1,77 |
| 0601G050CH | 50 | G 2 3/8 | G 1/4 | 90 | 230 | 35 | 145 | 2,3 | 70 | 64,7 | 2,68 |
Modèles CAO
| Numéro de commande | DN | Modèle CAO |
|---|---|---|
| 0601G015CH | 15 | Afficher des données 3D |
| 0601G020CH | 20 | Afficher des données 3D |
| 0601G025CH | 25 | Afficher des données 3D |
| 0601G032CH | 32 | Afficher des données 3D |
| 0601G040CH | 40 | Afficher des données 3D |
| 0601G050CH | 50 | Afficher des données 3D |
