- niveau de pression PN 16
- température de service max. 110 °C

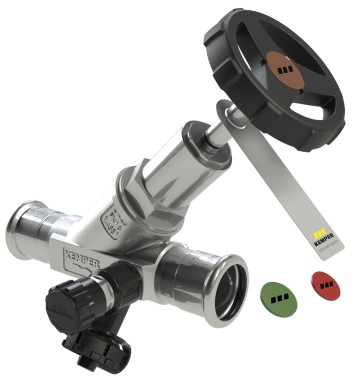

NIRO clapet anti-retour combiné à passage libre, avec robinet de vidange, Mapress
Figure 060 01 CH
Caractéristique du produit
- pièces métalliques en contact avec le fluide en acier inoxydable
- étanchéité de broche sans entretien avec joint à lèvres EPDM autograissant
- joint de siège en EPDM
- raccord à sertir Geberit MAPRESS en acier inoxydable
- soupape de vidange latérale avec raccord pour le tuyau rotatif 3/4 et capuchon
- avec dispositif de contrôle
- clapet anti-retour avec ressort de fermeture en acier inoxydable
- corps de vanne en acier inoxydable résistant à l’usure
- avec volant manuel noir
- pastilles rouge et verte incl.
- sans espace mort
- convient au montage à l’horizontale et à un montage à la verticale
- avec indicateur de la position ouverte
Normes et homologations
- selon les dispositions de la norme DVGW
- selon les critères d’évaluation pour KTW du Ministère fédéral allemand de l’environnement
- selon les critères d’évaluation pour les métaux du Ministère fédéral allemand de l’environnement
- jusqu’à DN 32 Certification d’insonorisation selon la norme DIN EN ISO 3822 classe 1
- selon les dispositions de la norme DIN EN 13959
- ÜA-Reg.-Nr. R-15.2.3-21-17049, WIEN-ZERT
Données techniques
| Numéro de commande | DN | A1 (mm) |
A2 | D1 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
T1 (mm) |
Z1 (mm) |
Z2 (mm) |
Z3 (mm) |
Zeta | ∆ pouv. (hPa) |
kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 06001015CH | 15 | 15 | G 1/4 | 60 | 100 | 20 | 112 | 20 | 22 | 50 | 72 | 4,9 | 120 | 4,03 | 0,52 |
| 06001020CH | 20 | 22 | G 1/4 | 60 | 120 | 21,5 | 125 | 21 | 26 | 57 | 83 | 3,6 | 110 | 8,3 | 0,69 |
| 06001025CH | 25 | 28 | G 1/4 | 70 | 140 | 25 | 146 | 23 | 35,5 | 64,5 | 100 | 2,9 | 130 | 14,6 | 1,05 |
| 06001032CH | 32 | 35 | G 1/4 | 70 | 165 | 26,5 | 167 | 26 | 34 | 80,5 | 115,5 | 2,6 | 80 | 25,3 | 1,42 |
| 06001040CH | 40 | 42 | G 1/4 | 90 | 190 | 30 | 189 | 30 | 36 | 93 | 129 | 3,1 | 80 | 35,9 | 1,78 |
| 06001050CH | 50 | 54 | G 1/4 | 90 | 230 | 35,5 | 222 | 35 | 41 | 111 | 152 | 2,3 | 70 | 64,7 | 2,26 |
Modèles CAO
| Numéro de commande | DN | Modèle CAO |
|---|---|---|
| 06001015CH | 15 | Afficher des données 3D |
| 06001020CH | 20 | Afficher des données 3D |
| 06001025CH | 25 | Afficher des données 3D |
| 06001032CH | 32 | Afficher des données 3D |
| 06001040CH | 40 | Afficher des données 3D |
| 06001050CH | 50 | Afficher des données 3D |
