- Druckstufe PN 16
- max. Betriebstemperatur 100 °C

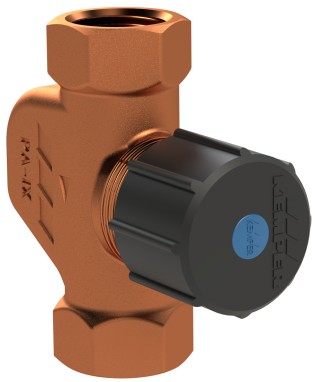

Absperrventil mit Betätigungsgriff, IG
Figur 560 31
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- Einbau z. B. in Revisionsklappen oder bei verdeckter Montage
- wartungsfreie EPDM-Spindelabdichtung
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- Einbau z. B. in Revisionsklappen oder bei verdeckter Montage
- wartungsfreie EPDM-Spindelabdichtung
- EPDM-Sitzdichtung
- Kegel aus Edelstahl
- Innengewinde
- Betätigungsgriff(e) schwarz mit rotem und blauem Signierplättchen
- totraumfrei
Normen & Zulassungen
- DVGW-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- nach Schallschutz-Bestimmungen
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Technische Daten

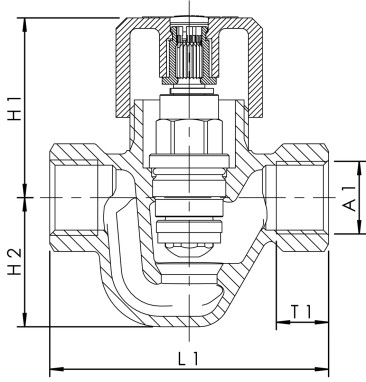

| Bestellnr. | DN | A1 | H1 (mm) |
H2 (mm) |
L1 (mm) |
T1 (mm) |
Zeta | kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|
| 5603101500 | 15 | Rp 1/2 | 52 | 37 | 80 | 15 | 2,7 | 5,4 | 0,46 |
| 5603102000 | 20 | Rp 3/4 | 54 | 35 | 90 | 16,3 | 6,9 | 6 | 0,51 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 5603101500 | 15 | 3D Daten anzeigen | Kennlinie anzeigen |
| 5603102000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
