Messtechnik

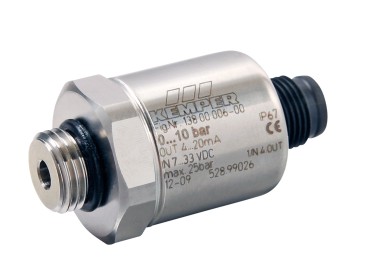

Drucksensor

Figur 138 00 006

  • zur Erfassung des Systemdruckes im Trinkwassersystem
  • digitale Anzeige- und Speichermöglichkeit über optional erhältliches CONTROL-PLUS Handmessgerät mit optional erhältlichem Drucksensor-Anschlusskabel
  • Anschluss an die Gebäudeleittechnik (GLT) möglich mit Kabel M12x1 mit losen Litzen
Downloads
/media/crossbase/fot_pro_per_13800006_sall_ainfs_v1_lj_366x382.jpg
/media/crossbase/zei_pro_sch_13800006_sall_ainfs_v1_lj_366x382.jpg
Seitennavigation

Produktmerkmale

  • zur Erfassung des Systemdruckes im Trinkwassersystem
  • digitale Anzeige- und Speichermöglichkeit über optional erhältliches CONTROL-PLUS Handmessgerät mit optional erhältlichem Drucksensor-Anschlusskabel
  • Anschluss an die Gebäudeleittechnik (GLT) möglich mit Kabel M12x1 mit losen Litzen

Technische Daten

  • Druckstufe PN 16
  • min. Betriebstemperatur -40 °C
  • max. Betriebstemperatur 125 °C
  • min. Umgebungstemperatur -30 °C
  • max. Umgebungstemperatur 85 °C
  • Schutzart IP67
  • Messbereich 0-1 MPa
  • Genauigkeit +/- 50 mbar
  • Ausgangssignal 4...20 mA
/media/crossbase/zei_pro_sch_13800006_sall_ainfs_v1_lj_404xy.jpg
/media/crossbase/zei_pro_sch_13800006_sall_ainfs_v1_lj_680xy.jpg

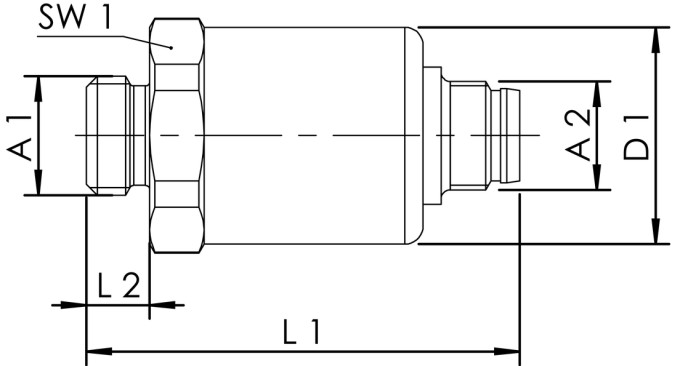

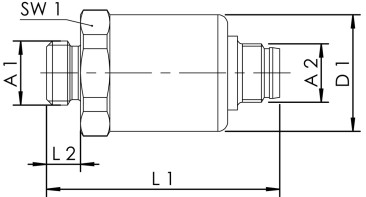

Bestellnr. DN A1 D1
(mm)		 L1
(mm)		 L2
(mm)		 SW1
(mm)		 kg
1380000600 8 G 1/4 24 48 7 24 0,11
