Sikkerhedsventil

Figur 102 04

Produktdatablad som PDF

Vis planlægningsdata på pdod.de

Downloads
Figur 102 04
Figur 102 04
Figur 102 04
Figur 102 04
Figur 102 04

Produktegenskaber

  • Slidbestandigt ventilsæde i rustfrit stål
  • Ventillegeme af rødgods
  • Plast-afløbstilslutning iht. DS/EN 1717
  • Indvendige dele i rødgods, rustfrit stål og plast

Tekniske data

  • Maks. driftstemperatur 110 °C
  • Sikkerhedsventil reaktionstryk 1,0 MPa
Figur 102 04

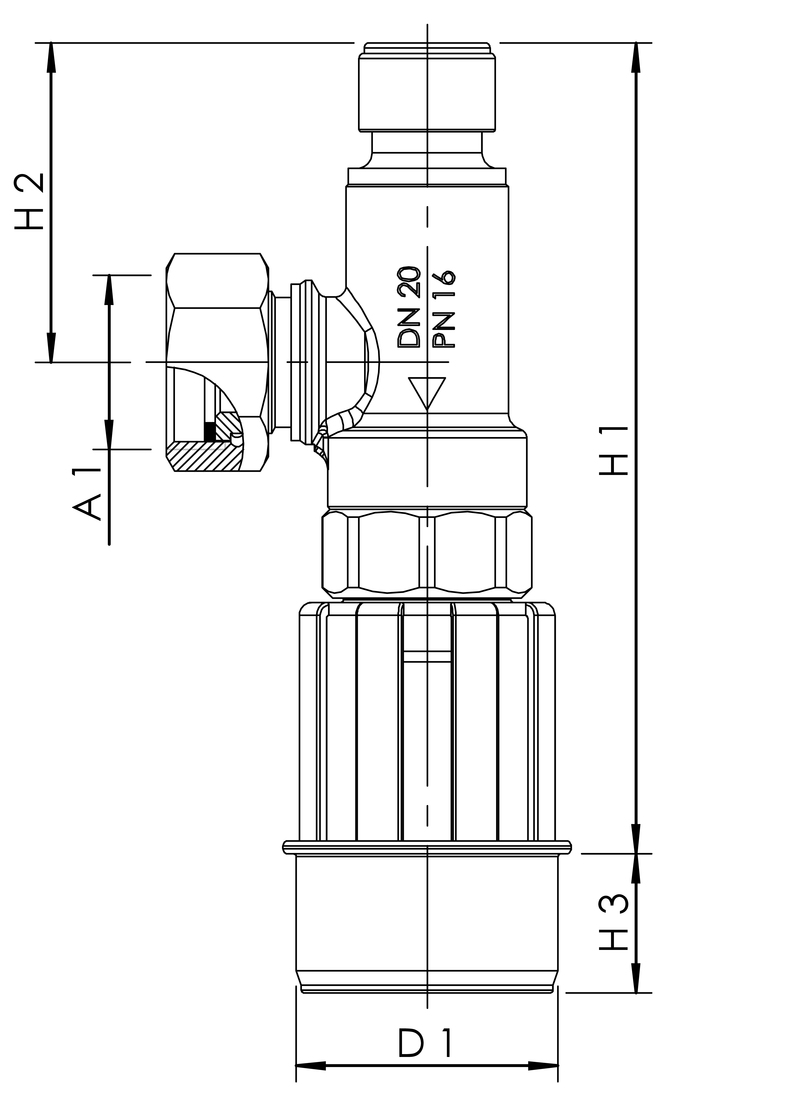

Bestillingsnr. VVS nummer DN A1 D1
(mm) 		H1
(mm) 		H2
(mm) 		H3
(mm) 		∆ phvilek.
(hPa) 		kg
1020402000 432244020 20 G 1 50 155 61 26,5 10 0,50

Planlægningsdata

Vis planlægningsdata på pdod.de

Downloads

Datablad
Filtype
Produktdatablad
pdf
Instruktioner
Filtype
Monterings- og betjeningsvejledning sikkerhedsventil
pdf (736 KB)
