- profondeur d’installation max. 125 mm
- niveau de pression PN 16
- température de service max. 100 °C

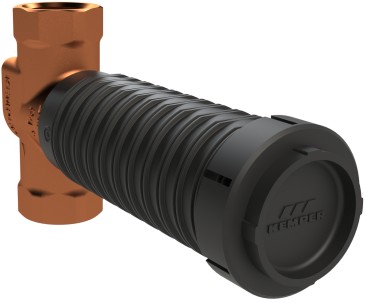

Vanne encastrée avec siège en acier inoxydable, filetage intérieur
Figure 565 11
- pièces métalliques en contact avec le fluide en bronze résistante à la dézincification et à la corrosion, résistant à l'eau agressive
- tige en plastique raccourcissable en continu
- Detekce úniků u horní vnitřní části
Caractéristique du produit
- pièces métalliques en contact avec le fluide en bronze résistante à la dézincification et à la corrosion, résistant à l'eau agressive
- corps de vanne en acier inoxydable résistant à l’usure
- étanchéité de broche en EPDM sans entretien
- joint de siège en EPDM
- cône en bronze
- tige en plastique raccourcissable en continu
- rallongeable en utilisant le kit de rallonge disponible en option
- filetage intérieur
- sans espace mort
- Detekce úniků u horní vnitřní části
Normes et homologations
- selon les critères d’évaluation pour KTW du Ministère fédéral allemand de l’environnement
- selon les critères d’évaluation pour les métaux du Ministère fédéral allemand de l’environnement
- certification d’insonorisation selon la norme DIN EN ISO 3822 classe 1
- DIN EN 1213

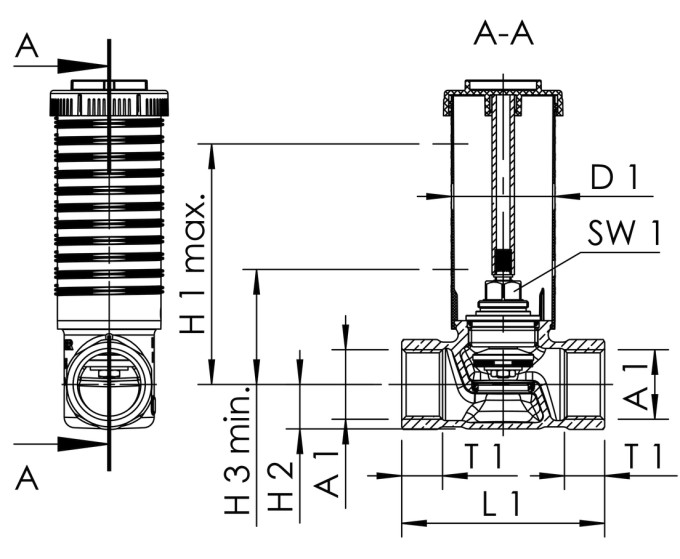

Données techniques
| Numéro de commande | DN | A1 | D1 (mm) |
H1 (mm) |
H2 (mm) |
H3 (mm) |
L1 (mm) |
SW1 (mm) |
T1 (mm) |
kvs (m³/h) |
Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 5651101500 | 15 | Rp 1/2 | 39,5 | 125 | 21,45 | 55 | 78 | 17 | 15 | 4,25 | 0,48 |
| 5651102000 | 20 | Rp 3/4 | 39,5 | 125 | 21,45 | 55 | 82 | 17 | 16,3 | 5,45 | 0,52 |
| 5651102500 | 25 | Rp 1 | 39,5 | 135 | 21,25 | 65 | 97 | 17 | 19,1 | 9,10 | 0,82 |
Modèles DAO et courbes caractéristiques
| Numéro de commande | DN | Modèle CAO | Courbe caractéristique |
|---|---|---|---|
| 5651101500 | 15 | Afficher des données 3D | courbe caractéristique d'affichage |
| 5651102000 | 20 | Afficher des données 3D | courbe caractéristique d'affichage |
| 5651102500 | 25 | Afficher des données 3D | courbe caractéristique d'affichage |
Données de planification
