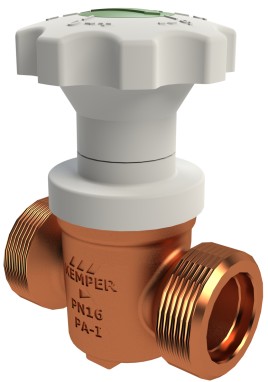

VAV Vanne d'arrêt à passage intégral avec poignée à fermeture douce, filetage extérieur

Figure 387 0G

extrêmement pauvre en perte de pression
pièces métalliques en contact avec le fluide en bronze résistante à la dézincification et à la corrosion, résistant à l'eau agressive
corps à passage intégral

extrêmement pauvre en perte de pression
pièces métalliques en contact avec le fluide en bronze résistante à la dézincification et à la corrosion, résistant à l'eau agressive
corps à passage intégral
filetage extérieur pour vissages étanche avec joint plat
partie supérieure intérieure amovible TOP-ENTRY, avec corps d’étanchéité EPDM et corps de fermeture en bronze
poignée de commande pivotant sur 90 °
sans espace mort
pastilles rouge et verte incl.
avec indicateur de la position ouverte
poignée à fermeture douce pour éviter les coups de bélier

homologation DVGW
homologation SSIGE
selon les critères d’évaluation pour KTW du Ministère fédéral allemand de l’environnement
selon la fiche de travail DVGW W 570
selon les critères d’évaluation pour les métaux du Ministère fédéral allemand de l’environnement
jusqu’à DN 32 Certification d’insonorisation selon la norme DIN EN ISO 3822 classe 1
DIN EN 13828

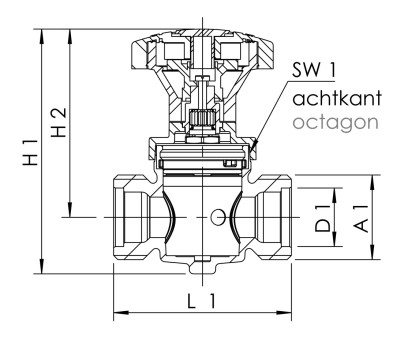

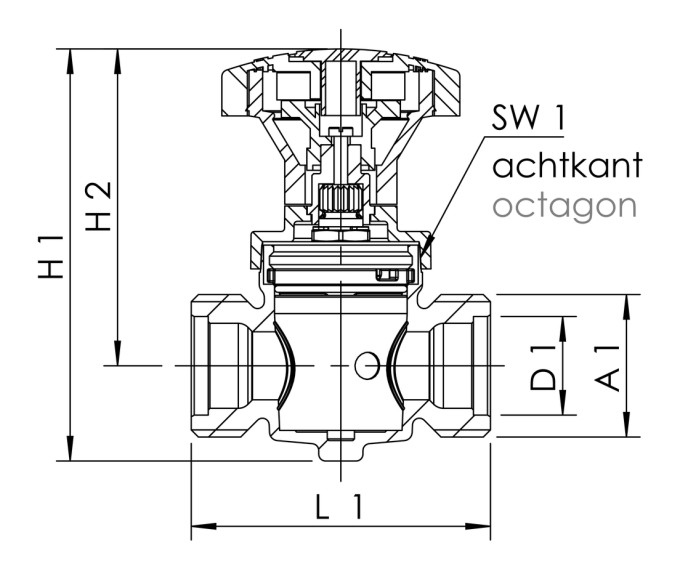

Numéro de commande	DN	A1	D1 (mm)	H1 (mm)	H2 (mm)	L1 (mm)	SW1 (mm)	kg
3870G01500	15	G 3/4	18	115	90	73	41	0,53
3870G02000	20	G 1	22,5	115	90	73	41	0,58
3870G02500	25	G 1 1/4	29	121	93	88	46,5	0,82

Numéro de commande	DN	Modèle CAO	Courbe caractéristique
3870G01500	15	Afficher des données 3D	courbe caractéristique d'affichage
3870G02000	20	Afficher des données 3D	courbe caractéristique d'affichage
3870G02500	25	Afficher des données 3D	courbe caractéristique d'affichage
