- Stichmaß 130 mm
- Druckstufe PN 10
- max. Betriebstemperatur 70 °C
- kurzfristige Spitzentemperatur 95 °C

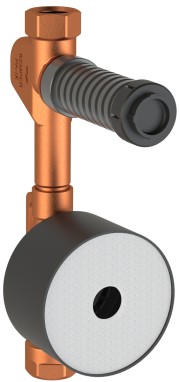

CLASSIC Absperr-Wasserzähler-Kombination HWW-Modell 130 mm
Figur 855 27 220
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- mit universellem Multi-Wasserzählergehäuse G 2 koaxial nach HWW-Modell
- bestehend aus Unterputzventil und WZ-Gehäuse mit Einputz- und Überströmkappe
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- mit universellem Multi-Wasserzählergehäuse G 2 koaxial nach HWW-Modell
- bestehend aus Unterputzventil und WZ-Gehäuse mit Einputz- und Überströmkappe
- zum Einbau einer Kalt- oder Warmwassermesskapsel
- Einbautiefe variabel innerhalb der Einbaumaße des Wasserzählers
- wartungsfreie EPDM-Spindelabdichtung
- stufenlos kürzbarer Kunststoffschaft
- Innengewinde
- totraumfrei
- angegossene Befestigungsrippe für optional erhältlichen Befestigungsfuß
Normen & Zulassungen
- UP-Ventil(e) DVGW-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- UP-Ventil mit Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 1213
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

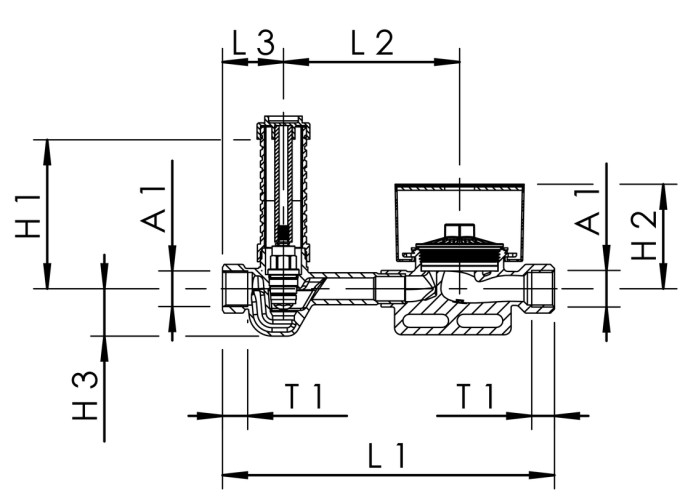

Technische Daten
| Bestellnr. | DN | A1 | H1 (mm) |
H2 (mm) |
H3 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
T1 (mm) |
kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 8552722000 | 20 | Rp 3/4 | 110 | 76 | 35 | 245 | 130 | 45 | 16,3 | 3,72 | 1,33 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 8552722000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
Planungsdaten
