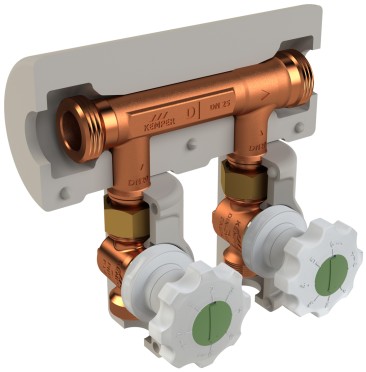

KHS Gruppo divisore di flusso Venturi -dinamico-, per montaggio a incasso, filettatura esterna, Figura 650 07

previene il ristagno negli impianti ad anello mediante flusso forzato con prelievi a valle, utilizzabile in acqua potabile fredda (PWC) e acqua potabile calda (PWH)
divisore di flusso secondo il principio Venturi, inclusa cartuccia dinamica, con linea di alimentazione e di ritorno a cella umida
parti metalliche bagnate in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all’acqua aggressiva
passaggio divisore di flusso con filettatura esterna per raccordi a vite a tenuta piatta
linea di alimentazione a cella umida con dado a risvolto
linea di ritorno a cella umida con dado a risvolto
esente da manutenzione
senza spazi morti
incl. valvole di intercettazione VAV con filettatura maschio e maniglia a chiusura morbida Figura 387 0G
guarnizione asta in EPDM esente da manutenzione
parte superiore interna estraibile TOP-ENTRY, con corpo di tenuta in EPDM e corpo di chiusura in bronzo rosso
incl. rivestimento isolante
incl. piastra colorata rossa e verde

Dati tecnici

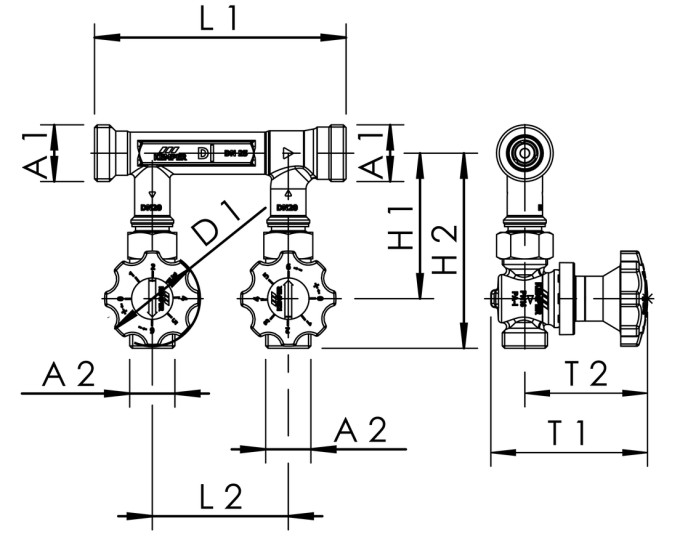

Ordine n.	passaggio DN	uscite DN	VAV DN	A1	A2	D1 (mm)	H1 (mm)	H2 (mm)	L1 (mm)	L2 (mm)	T1 (mm)	T2 (mm)	kg
6500701500	15	15	15	G 3/4	G 3/4	70	87	123,5	185	100	115	90	1,80
6500702000	20	20	20	G 1	G 1	70	97	133,5	185	100	115	90	2,19
6500702500	25	20	20	G 1 1/4	G 1	70	107	143,5	185	100	115	90	2,41
6500703200	32	20	20	G 1 1/2	G 1	70	112	148,5	195	100	115	90	2,60
6500704000	40	25	25	G 1 3/4	G 1 1/4	70	124,5	168,5	206	100	121	93	3,60
6500705000	50	25	25	G 2 3/8	G 1 1/4	70	134,5	178,5	219	100	121	93	4,16
