- Livello di pressione PN 16
- temperatura d’esercizio max. 110 °C

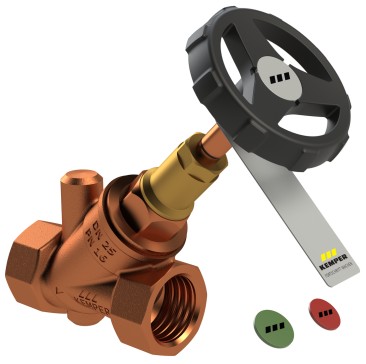

Valvola di intercettazione a flusso libero WESER, senza scarico, filettatura interna
Figura 190 00 CH
- per l’impiego a monte del contatore dell’acqua a uso domestico
- parti metalliche bagnate in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all’acqua aggressiva
- 10 anni di garanzia
caratteristiche del prodotto
- per l’impiego a monte del contatore dell’acqua a uso domestico
- parti metalliche bagnate in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all’acqua aggressiva
- 10 anni di garanzia
- guarnizione asta esente da manutenzione con guarnizione a labbro in EPDM autolubrificante, sostituibile sotto pressione
- guarnizione della sede in EPDM
- corpo conico orientabile, protetto contro i colpi d'ariete
- filettatura interna
- senza scarico (scarico non installabile a posteriori)
- filettatura asta fuori dal liquido
- sede della valvola non soggetta a usura in acciaio inox
- con volantino nero
- incl. piastra colorata rossa e verde
- senza spazi morti
- con indicazione della posizione aperta
Standard e approvazioni
- approvazione DVGW
- approvazione ÖVGW
- approvazione SVGW
- approvazione KIWA
- approvazione VA
- parti in plastica con approvazione KTW e W 270
- secondo criteri di valutazione UBA
- fino a DN 32 approvazione insonorizzazione secondo DIN EN ISO 3822 classe 1
- DIN EN 1213
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

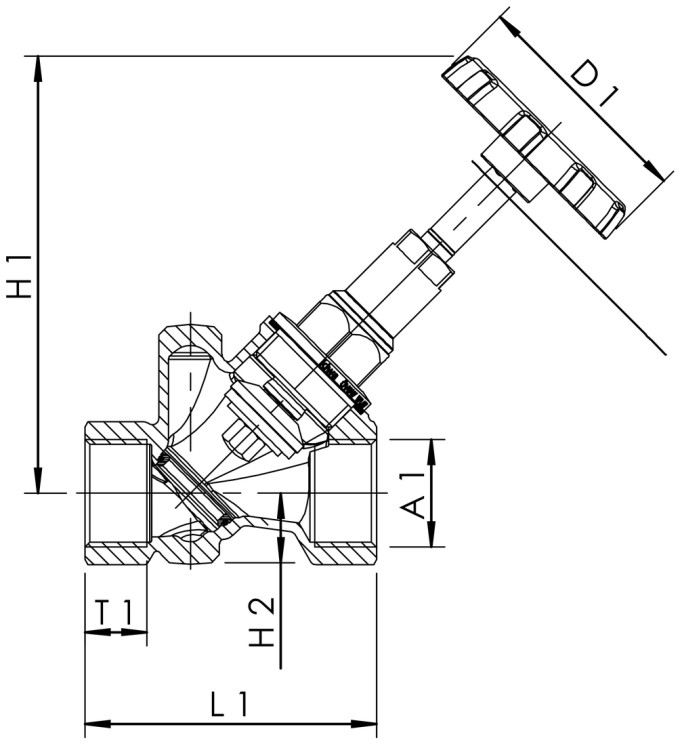

Dati tecnici
| Ordine n. | DN | A1 | D1 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
T1 (mm) |
Zeta | kvs | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 19000015CH | 15 | Rp 1/2 | 60 | 90 | 21 | 65 | 15 | 2,3 | 5,9 | 0,45 |
| 19000020CH | 20 | Rp 3/4 | 60 | 105 | 24 | 75 | 16,3 | 1,6 | 12,5 | 0,62 |
| 19000025CH | 25 | Rp 1 | 70 | 132 | 22 | 90 | 19,1 | 1,4 | 21,3 | 0,97 |
| 19000032CH | 32 | Rp 1 1/4 | 70 | 154 | 27 | 110 | 21,4 | 1,1 | 38,7 | 1,25 |
| 19000040CH | 40 | Rp 1 1/2 | 70 | 162 | 30 | 120 | 21,4 | 1,8 | 47,2 | 1,61 |
| 19000050CH | 50 | Rp 2 | 90 | 193 | 35,5 | 150 | 25,7 | 1,4 | 84,8 | 2,46 |
Modelli CAD e curve caratteristiche
| Ordine n. | DN | modello CAD | Curva caratteristica |
|---|---|---|---|
| 19000015CH | 15 | Visualizza dati 3D | Visualizza la curva caratteristica |
| 19000020CH | 20 | Visualizza dati 3D | Visualizza la curva caratteristica |
| 19000025CH | 25 | Visualizza dati 3D | Visualizza la curva caratteristica |
| 19000032CH | 32 | Visualizza dati 3D | Visualizza la curva caratteristica |
| 19000040CH | 40 | Visualizza dati 3D | Visualizza la curva caratteristica |
| 19000050CH | 50 | Visualizza dati 3D | Visualizza la curva caratteristica |
