- Livello di pressione PN 16
- temperatura d’esercizio max. 110 °C

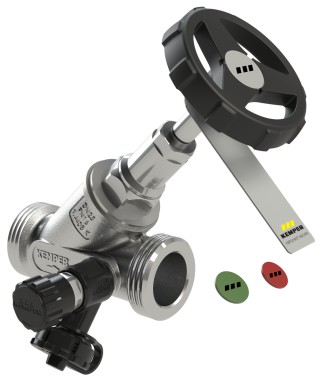

NIRO valvola di intercettazione a flusso libero, con valvola di scarico, filettatura esterna
Figura 073 1G CH
- parti metalliche bagnate in acciaio inox
- guarnizione asta esente da manutenzione con guarnizione a labbro in EPDM autolubrificante, sostituibile sotto pressione
- guarnizione della sede in EPDM
caratteristiche del prodotto
- parti metalliche bagnate in acciaio inox
- guarnizione asta esente da manutenzione con guarnizione a labbro in EPDM autolubrificante, sostituibile sotto pressione
- guarnizione della sede in EPDM
- corpo conico orientabile, protetto contro i colpi d'ariete
- Filettatura esterna per raccordi a vite a tenuta piatta
- valvola di scarico laterale, con attacco tubo flessibile girevole G 3/4 e calotta
- filettatura asta fuori dal liquido
- sede della valvola non soggetta a usura in acciaio inox
- con volantino nero
- senza spazi morti
- con indicazione della posizione aperta
- incl. piastra colorata rossa e verde
Standard e approvazioni
- approvazione DVGW
- approvazione SVGW
- approvazione WRAS
- approvazione KIWA
- parti in plastica con approvazione KTW e W 270
- secondo criteri di valutazione UBA
- fino a DN 32 approvazione insonorizzazione secondo DIN EN ISO 3822 classe 1
- DIN EN 1213
- ÜA-Reg.-Nr. R-15.2.3-21-17049, WIEN-ZERT

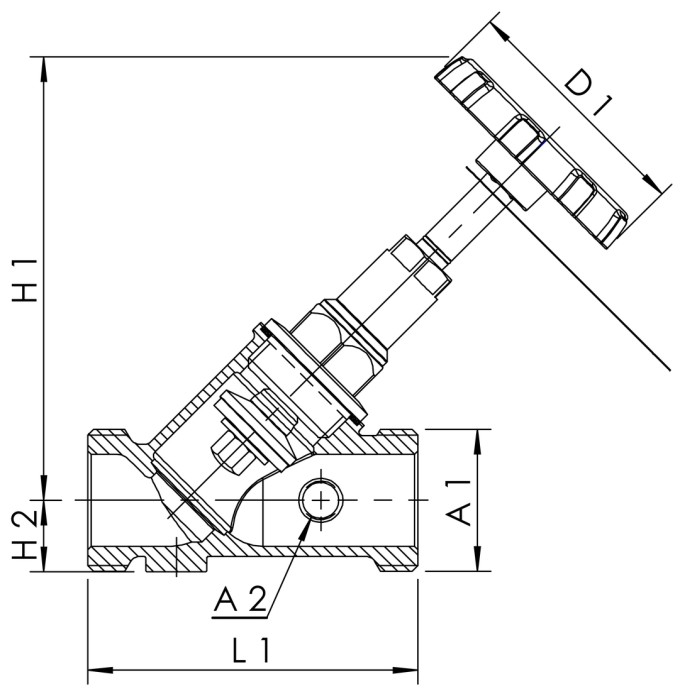

Dati tecnici
| Ordine n. | DN | A1 | A2 | D1 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
Zeta | kvs | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 0731G015CH | 15 | G 3/4 | G 1/4 | 60 | 100 | 17,5 | 70 | 2,8 | 5,9 | 0,50 |
| 0731G020CH | 20 | G 1 | G 1/4 | 60 | 100 | 19 | 78,5 | 1,6 | 12,5 | 0,64 |
| 0731G025CH | 25 | G 1 1/4 | G 1/4 | 70 | 128 | 21 | 97 | 1,4 | 21,3 | 1,00 |
| 0731G032CH | 32 | G 1 1/2 | G 1/4 | 70 | 145 | 24 | 110 | 1,1 | 38,7 | 1,34 |
| 0731G040CH | 40 | G 1 3/4 | G 1/4 | 70 | 153 | 28 | 130 | 1,8 | 47,2 | 1,84 |
| 0731G050CH | 50 | G 2 3/8 | G 1/4 | 90 | 195 | 33 | 145 | 1,4 | 84,8 | 2,88 |
Modelli CAD e curve caratteristiche
| Ordine n. | DN | modello CAD | Curva caratteristica |
|---|---|---|---|
| 0731G015CH | 15 | Visualizza dati 3D | Visualizza la curva caratteristica |
| 0731G020CH | 20 | Visualizza dati 3D | Visualizza la curva caratteristica |
| 0731G025CH | 25 | Visualizza dati 3D | Visualizza la curva caratteristica |
| 0731G032CH | 32 | Visualizza dati 3D | Visualizza la curva caratteristica |
| 0731G040CH | 40 | Visualizza dati 3D | Visualizza la curva caratteristica |
| 0731G050CH | 50 | Visualizza dati 3D | Visualizza la curva caratteristica |
