- Druckstufe PN 16
- max. Betriebstemperatur 110 °C

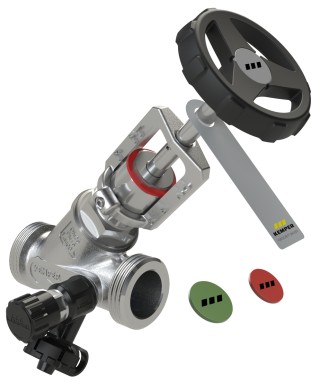

NIRO Drosselventil, mit Entleerventil, AG
Figur 078 1G CH
Produktmerkmale
- zum hydraulischen, fixen Strangabgleich
- mediumberührte Metallteile aus Edelstahl
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung
- EPDM-Sitzdichtung
- Aussengewinde für flachdichtende Verschraubungen
- totraumfrei
- absperrbar ohne Veränderung der Voreinstellung
- Drosselstellungsanzeige durch Justierbügel
- Entleerventil seitlich, mit drehbarem Schlauchanschluss G 3/4 und Kappe
- mit schwarzem Handrad
- inkl. rotem und grünem Farbplättchen
- mit Offenstellungsanzeige
- verschleissfester Ventilsitz aus Edelstahl
Normen & Zulassungen
- DVGW-Zulassung
- Kunststoffteile mit KTW- und W 270-Zulassung
- nach UBA-Bewertungsgrundlage
- bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 2
- DIN EN 1213
- ÜA-Reg.-Nr. R-15.2.3-21-17049, WIEN-ZERT
Technische Daten

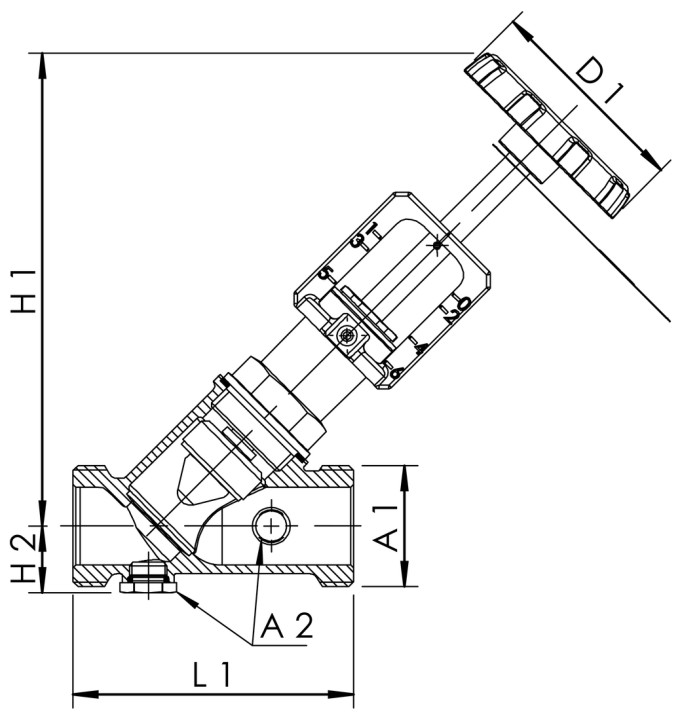

| Bestellnr. | DN | A1 | A2 | D1 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
Zeta | kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 0781G015CH | 15 | G 3/4 | G 1/4 | 60 | 100 | 21 | 70 | 2,3 | 5,9 | 0,60 |
| 0781G020CH | 20 | G 1 | G 1/4 | 60 | 120 | 21 | 78,5 | 1,6 | 12,5 | 0,74 |
| 0781G025CH | 25 | G 1 1/4 | G 1/4 | 70 | 140 | 23 | 97 | 1,4 | 21,3 | 1,14 |
| 0781G032CH | 32 | G 1 1/2 | G 1/4 | 70 | 165 | 26 | 110 | 1,1 | 38,7 | 1,69 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 0781G015CH | 15 | 3D Daten anzeigen | Kennlinie anzeigen |
| 0781G020CH | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
| 0781G025CH | 25 | 3D Daten anzeigen | Kennlinie anzeigen |
| 0781G032CH | 32 | 3D Daten anzeigen | Kennlinie anzeigen |
