CONTROL-PLUS Durchfluss- und Temperaturmessarmatur

Figur 138 4G

• mit Frequenzausgangssignal
• mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
• Aussengewinde für flachdichtende Verschraubungen

CONTROL-PLUS Durchfluss- und Temperaturmessarmatur GLT-Version

Figur 138 6G

• mit Industriestandardsignal (4...20 mA)
• mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
• Aussengewinde für flachdichtende Verschraubungen

Kabel M12x1 mit losen Litzen

Figur 138 00 012

• zur Verbindung der Messarmatur Figur 138 4G mit einer KHS LOGIC Systemsteuerung  oder KHS Mini-Systemsteuerung sowie den Drucksensor Figur 138 00 006 mit einer Gebäudeleittechnik (GLT)
• Auswertung der Volumenströme und Temperaturen mit Frequenzeingangskarte 5VDC, 10-450 Hz und Pt1000 2-Leiter Eingangskarte möglich

Drucksensor

Figur 138 00 006

• zur Erfassung des Systemdruckes im Trinkwassersystem
• Anschluss an die Gebäudeleittechnik (GLT) möglich mit Kabel M12x1 mit losen Litzen

Drucksensor-Anschlusskabel

Figur 138 00 016

• zum direkten Anschluss des KEMPER Drucksensors an das CONTROL-PLUS Handmessgerät zum Anzeigen und Speichern von Messwerten
• Anschlusskabellänge 2,0 m

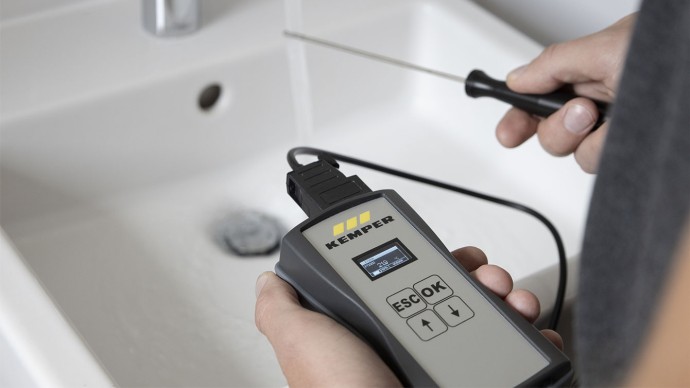

Hand-Temperaturfühler

Figur 138 00 003

• zum Messen von Wassertemperaturen, insbesondere von Trinkwassertemperaturen im Bereich des Auslaufes der Entnahmestelle vor Ort
• mit Pt1000 Sensorelement
• Anschlusskabellänge 1,0 m

CONTROL-PLUS Einstecktemperaturfühler

Figur 138 00 004

• zur Weiterleitung der Temperatur und einfachen Anbindung an das CONTROL-PLUS Handmessgerät
• 2 Leitertechnik
• passend für alle Nennweiten

Sensor-Messmodul

Figur 138 00 011

• zur schnellen und einfachen Auslesung von Messpunkten durch das CONTROL-PLUS Handmessgerät
• geeignet für den Anschluss der Messarmaturen und -komponenten Figuren 138 4G, 138 00 006, 628 0G, T5100 140 00
• zur Wandmontage geeignet

Temperaturfühler Pt1000

Figur T5100 140 00

• Toleranzklasse A
• zum Einstecken in die Absperreinheit des MULTI-THERM automatisches Zirkulations-Regulierventil, den Messstutzen des MULTI-FIX-PLUS manuelles Zirkulations-Regulierventils und den Messstutzen des MULTI-T-STÜCKS
• passend für alle Nennweiten

MULTI-T-STÜCK, AG

Figur 128 0G

• mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
• mit 2 Abgängen zur Aufnahme von Bauteilen zur Temperaturmessung, Probenahme und Entleerung
• G 1/2 zur Messung von Temperatur in Trinkwassersystemen mittels integrierter Fühlertasche (Durchmesser 9 mm) durch Aufnahme von optional erhältlichem KEMPER Zeigerthermometer oder KEMPER Temperaturfühler Pt1000
• G 1/4 zur gleichzeitigen Aufnahme eines KEMPER Probenahmeventils oder eines KEMPER Entleerventils
• Aussengewinde für flachdichtende Verschraubungen

CONTROL-PLUS Handmessgerät für Sensoren

Figur 138 00 005

• in Kombination mit KEMPER Durchfluss- und Temperaturmessarmaturen zur Ermittlung und Einregulierung von Volumenströmen sowie zur exakten Dokumentation von sanitärtechnischen Betriebszuständen
• Messeingang für Durchflussmessarmatur Figur 138 4G mit Spannungsversorgung 5 V DC aus dem Handmessgerät
• Messeingang für Hand-Temperaturfühler Pt1000 Figur 138 00 003
• Messeingang für CONTROL-Plus Einstecktemperaturfühler Figur 138 00 004
• Messeingang für Drucksensor Figur 138 00 006
