KHS HS2® Hygienespülung mit Durchflusssensoren, mit zwei Anschlüssen, inkl. Abdeckplatte aus Edelstahl

Figur 689 03 004

  • für automatisch auslösende Wasserwechsel zur Sicherstellung des bestimmungsgemäßen Betriebs
  • ermöglicht turbulenten Wasserwechsel in Trinkwasserleitungen bis DN 50
  • Bedienung über Bluetooth mit HS2®-App (Bluetooth abschaltbar)

Produktdatenblatt als PDF

Planungsdaten anzeigen auf pdod.de

Downloads
Figur 689 03 004
Figur 689 03 004
Figur 689 03 004
Figur 689 03 004
Figur 689 03 004

Produktmerkmale

  • für automatisch auslösende Wasserwechsel zur Sicherstellung des bestimmungsgemäßen Betriebs
  • ermöglicht turbulenten Wasserwechsel in Trinkwasserleitungen bis DN 50
  • Bedienung über Bluetooth mit HS2®-App (Bluetooth abschaltbar)
  • mit zwei Anschlüssen (Wasserwechselgruppen) z. B. für Trinkwasser kalt (PWC) und Trinkwasser warm (PWH)
  • bestehend aus: Magnetventileinheit(en) mit Sicherungsstift und Durchflussbegrenzer, Wartungsabsperrung(en), Kupplungsstück(en), Netzteil mit Ausgangskabel Länge 5 m, Steuereinheit, Rohbauset, Bauschutz ablängbar, Abdeckplatte aus gebürstetem Edelstahl, Befestigungsmaterial
  • Durchfluss 10 l/min (4 oder 15 l/min mit optionalem Zubehör)
  • zum Einbau im Nassbau oder in Vorwandsystemen
  • kleine Ein-/ Revisionsbaumaße
  • Anschluss an die KHS Mini-Systemsteuerung möglich
  • KHS Temperaturmessarmatur Pt1000 nachrüstbar
  • zeit-, temperatur- und volumenabhängige Spülmaßnahmen
  • zwei Betriebsmodi voreinstellbar (z. B. für Schul- und Ferienbetrieb)
  • Logbuch mit je 3000 Einträgen für Spül- und Systemereignisse
  • integrierte Überlaufüberwachung
  • Anbindung an GLT über Digital I/O
  • Rohraußengewinde
  • Ablauf mit integriertem Geruchsverschluss DN 50
  • mit zwei integrierten Magnetventilen und Filtersieben DN 15
  • mit Absperrfunktion zur Wartung

Normen und Zulassungen

  • DVGW-Zulassung W 540
  • SVGW-Zulassung
  • nach UBA-Bewertungsgrundlage
  • Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 (bis 15 l/min)

Technische Daten

  • Druckstufe PN 10
  • max. Betriebstemperatur 70 °C
  • Schutzart IP45
  • Spannungsversorgung 230 V AC
  • Betriebsspannung 12 V DC
  • elektrische Leistungsaufnahme 14 W

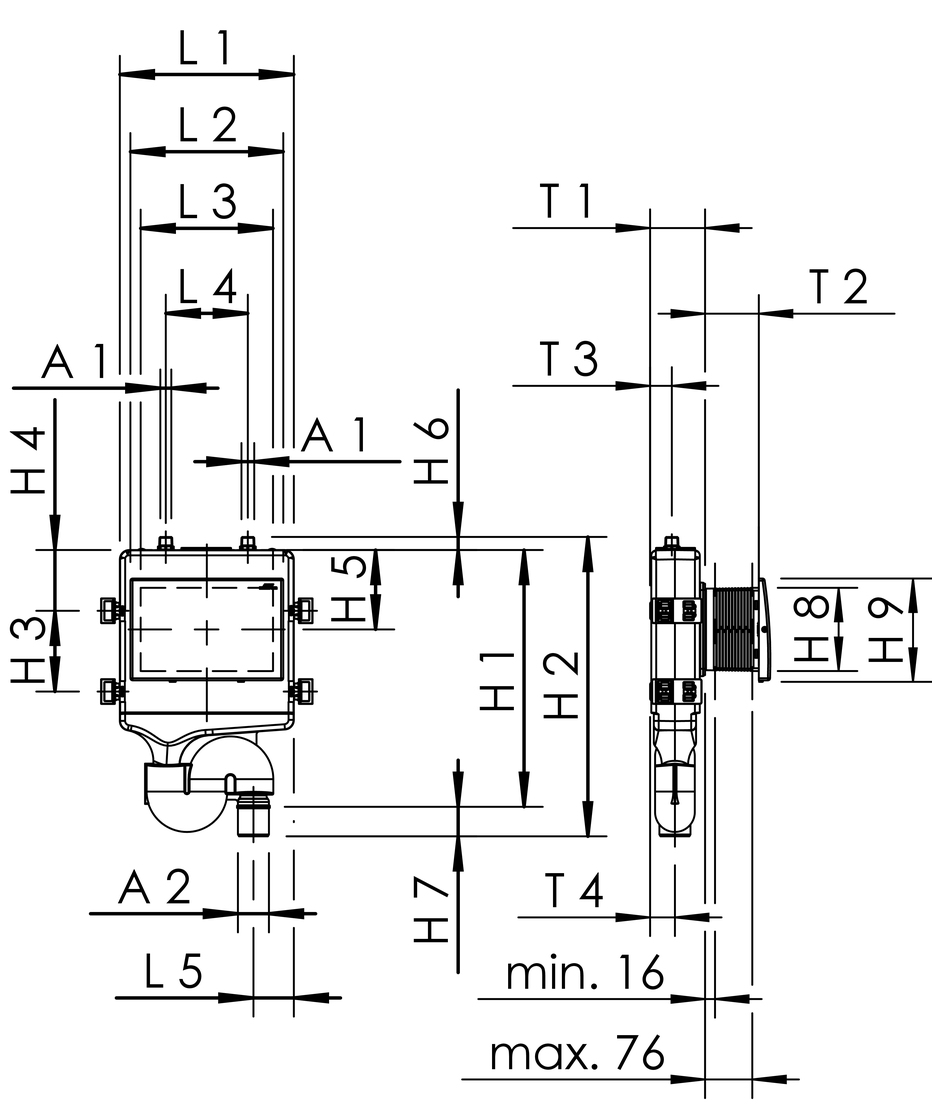

Figur 689 03 004
Bestellnr. DN A1 A2
 (mm) 		H1
(mm) 		H2
(mm) 		H3
(mm) 		H4
(mm) 		H5
(mm) 		H6
(mm) 		H7
(mm) 		H8
(mm) 		H9
(mm) 		L1
(mm) 		L2
(mm) 		L3
(mm) 		L4
(mm) 		L5
(mm) 		T1
(mm) 		T2
(mm) 		T3
(mm) 		T4
(mm) 		max. Fließdruck
(MPa) 		min. Fließdruck
(MPa) 		Anschluss-
nennweite
Abwasser (mm) 		kg
6890300400 15 R 1/2 50 413 482 130 98 128 21 47,5 134 166 280 246 213 132 65 88,5 86,5 35 40 1 0,1 50 5,5

CAD Modelle

Bestellnr. DN CAD Modell
6890300400 15 3D Daten anzeigen

Planungsdaten

Planungsdaten anzeigen auf pdod.de

Downloads

Datenblatt
Dateityp
Produktdatenblatt
pdf
Anleitung
Dateityp
Einbau- und Bedienungsanleitung KHS HS2® Hygienespülung
pdf (16.5 MB)
Datenblatt Externe Ansteuerung für KHS HS2
pdf (4.4 MB)
KHS Anleitung zur Schnellinbetriebnahme KHS-HS2
pdf (1.6 MB)
Prospekte
Dateityp
Gebäudetechnik Armaturen und Systeme
pdf (20.8 MB)
Prospekt Hygienesystem KHS
pdf (3.5 MB)
Technische Informationen
Dateityp
Produktdaten nach VDI 3805, Blatt 17
zip (104 KB)
Ersatzteilhandbuch
pdf (4.1 MB)
Protokoll KHS Mini-Systemsteuerung MASTER mit KHS-HS2 Hygienespülung
pdf (271 KB)
Protokoll Spülarten HS2
pdf (283 KB)
Wartungsanleitung HS2
pdf (11.3 MB)
